Ан тентовый ролик сборка может показаться простой механической деталью до тех пор, пока маркиза не начнет издавать необычные звуки или не станет трудно работать. В системе затенения для наружного применения ролик должен работать вместе с направляющей, осью, подшипником или втулкой, монтажной конструкцией и другими движущимися компонентами. Когда одна часть меняется из-за износа, грязи, незакрепленной фурнитуры или проблем с выравниванием, весь механизм может ощущаться по-другому. Вот почему шумную или жесткую маркизу не следует автоматически считать вышедшим из строя роликом.

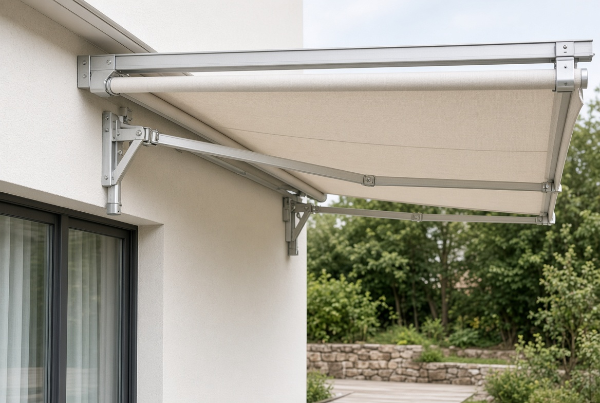

Для навесов для автофургонов, выдвижных навесов для патио, складных навесных конструкций и аналогичных устройств устранение неполадок обычно проще, если учитывать все движение. Анализ того, где возникает проблема, когда возникает звук и как ролик расположен внутри узла, может дать полезную информацию перед выбором запасной части.
Начните с симптома, а не с запасной части
Когда маркиза начинает вести себя по-другому, первым делом нужно понять, что именно изменилось. Система, которую постепенно становится все труднее перемещать, может иметь иную причину, чем та, которая издает внезапный щелкающий звук. Аналогичным образом, сопротивление на всем пути движения может указывать на другую область, чем сопротивление, которое появляется только тогда, когда маркиза достигает определенного положения.
Наружные маркизы подвергаются воздействию пыли, влаги, перепадов температуры, листьев и общих условий окружающей среды. Регулярное движение также создает повторяющуюся нагрузку на вращающиеся и скользящие компоненты. Со временем эти факторы могут повлиять на работу узла роликов.
Вместо того, чтобы сразу снимать ролик, наблюдайте за механизмом во время его движения и попытайтесь выявить закономерность.
Ищите изменения в движении
Если в одной точке маркиза движется плавно, а в другой становится трудно, обратите внимание на этот конкретный участок. Локальная проблема может быть связана с направляющей или контактной поверхностью, а не со всем роликом.
Если во время процесса движение кажется неровным, возможно, ролик, ось, подшипник, втулка или монтажное устройство заслуживают более тщательного осмотра.
Это не дает однозначного диагноза, но придает осмотру более полезное направление.
Почему навесной ролик издает шум?
Шум — один из симптомов, который легче всего заметить, но он может иметь несколько возможных причин. Тип звука, когда он появляется и откуда он исходит – все это полезные детали.
Легкий скрипящий звук может исходить от контакта между движущимися поверхностями, загрязнениями или вращающимся соединением, требующим проверки. Грубый скрежещущий звук может указывать на износ колеса, оси, подшипника или втулки. Повторяющийся щелчок иногда может быть связан с монтажным компонентом или определенной частью направляющей.
Важным моментом является то, что звук сам по себе не позволяет определить поврежденный компонент.
| Наблюдаемый симптом | Области, которые могут нуждаться в проверке |
|---|---|
| Скрип во время движения | Колесо, контактная поверхность, вращающееся соединение |
| Грубый вращательный звук | Подшипник, втулка, ось, колесо |
| Повторное нажатие | Руководство, монтажное оборудование, местный контакт |
| Повышенное сопротивление | Ролик, направляющая, выравнивание, мусор |
| Неравномерное движение | Положение ролика, крепление, направляющая |
| Видимые повреждения колеса | Ролик и сопутствующие компоненты |
Это скорее справочник по устранению неполадок, чем фиксированный диагноз, поскольку конструкции навесов различаются по конструкции.
Руководство может быть частью проблемы

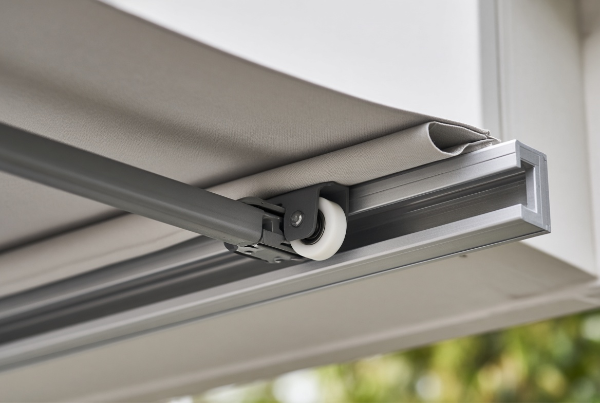

Ролик не работает сам по себе. Он следует за другой частью механизма, контактирует с ней или поддерживает ее, а это означает, что состояние окружающей поверхности может напрямую влиять на движение.
Наружные направляющие могут собирать пыль и мелкий мусор. Они также могут изнашиваться на поверхности или слегка смещаться после длительного использования. Если направляющая больше не находится в состоянии, предусмотренном исходной конструкцией, даже новый ролик может не двигаться должным образом.
Осмотрите зону контакта
Посмотрите на участок, где ролик движется или контактирует с направляющей. Обращайте внимание на видимую грязь, посторонние материалы, необычные следы износа, повреждения и все, что может помешать движению.
Если маркизу становится трудно эксплуатировать каждый раз в одном и том же месте, этот участок заслуживает особого внимания. Проблема, которая неоднократно появляется в одном месте, стоит изучить до замены ролика.
Может ли монтажная конструкция быть причиной шума?
Место установки легко упустить из виду, потому что внимание естественным образом направлено на само колесо.
Однако монтажная конструкция контролирует положение ролика. Если кронштейн ослабнет, согнется или сместится, колесо в сборе может расположиться по-другому. Это изменение может повлиять на контакт с направляющей и создать дополнительное трение или шум.
Во время проверки осмотрите кронштейн, ось, точки крепления и другие видимые части вокруг катка. Цель состоит в том, чтобы определить, движется ли колесо потому, что оно предназначено для движения, или потому, что в монтажной конструкции возник нежелательный люфт.
Это различие имеет значение при принятии решения о том, действительно ли требуется замена ролика.
Как выглядит изношенный ролик?
Износ не всегда значителен. Ролик может продолжать движение, при этом его контактная поверхность постепенно изменяется.
Общие визуальные признаки могут включать неравномерный износ, повреждение поверхности, растрескивание, деформацию или необычные следы вокруг колеса. Повышенное движение вокруг оси или вращающееся соединение также может указывать на то, что узел следует осмотреть более внимательно.
Полезное сравнение — посмотреть на другой аналогичный ролик в той же системе, если таковой имеется. Различия в состоянии поверхности или движении могут помочь определить, какой компонент изменился.
Старый ролик также следует сохранить, если рассматривается возможность его замены. Даже изношенный компонент может предоставить полезную информацию об исходной конструкции.
Выбор замены требует большего, чем просто соответствие формы
Два тентовых ролика могут выглядеть одинаково, но предназначаться для разных сборок.
Профиль колеса, расположение осей, конструкция крепления, вращающееся соединение и взаимосвязь с направляющей — все это влияет на совместимость. Замена, которая выглядит правильно на фотографии, может иметь другую схему крепления.
Это становится более важным при работе со старыми навесами, индивидуальным оборудованием или компонентами, которые не имеют легко идентифицируемого обозначения продукта.
Прежде чем искать замену, сравните всю сборку, а не только внешний вид колеса.
Информация, которая поможет при поиске замены
Поставщик обычно может более четко понять компонент, если в запрос включен практический справочный материал.
Полезная информация может включать в себя:
- Фотографии оригинального ролика с нескольких ракурсов.
- На фото установлен ролик.
- Изображения путеводителя или трека.
- Ан existing drawing, if available.
- Информация о том, как используется ролик.
- Подробная информация о том, требуется ли замена или производство OEM.
- Физический образец после настройки компонента.
Целью не является создание ненужной бумажной работы. Просто нужно предоставить производителю достаточно информации, чтобы понять, что должен делать компонент.
Что делать, если оригинальную деталь невозможно найти?
Такая ситуация характерна для старого оборудования. Маркиза может продолжать эксплуатироваться, пока исходный компонент больше не доступен по предыдущему каналу поставок.
Когда нет ссылки на продукт, физический образец может оказаться особенно полезным.
Образец может предоставить информацию о колесе, способе крепления, положении оси и общей конструкции. Фотографии установленной детали могут затем предоставить дополнительный контекст о том, как компонент взаимодействует с окружающей конструкцией.
В случае замены по индивидуальному заказу эта информация может стать основой для обсуждения нового образца перед регулярным производством.
Замена и устранение неполадок должны осуществляться вместе
Замена изношенного ролика без учета причин его износа иногда может впоследствии привести к другой проблеме.
Предположим, колесо имеет неравномерный износ. Стоит проверить, есть ли в руководстве проблемы. Если ролик сместился со своего места, осмотрите монтажную конструкцию. Если узел продолжает издавать шум после замены колеса, посмотрите на окружающие компоненты, а не предполагайте, что виновата новая деталь.
Это не означает, что каждая проблема с роликами требует полного ремонта системы. Это просто означает, что компонент следует рассматривать в его рабочей среде.
Простая процедура проверки навесных роликов
Практическая проверка не должна быть сложной.
1. Наблюдайте за навесом
Осторожно перемещайте систему и обратите внимание, возникает ли проблема во время выдвижения, втягивания или того и другого.
2. Найдите проблему
Определите, возникает ли шум или сопротивление во время движения или в одной конкретной области.
3. Осмотрите ролик.
Ищите видимые повреждения, неравномерный износ, загрязнения или необычное движение.
4. Проверьте руководство
Осмотрите контактную поверхность на наличие мусора, повреждений или чего-либо, что может помешать колесу.
5. Проверьте точку крепления.
Проверьте, правильно ли расположен ролик и надежно ли крепится конструкция.
6. Сохраните исходный компонент
Если необходима замена, по возможности сохраняйте старый ролик в качестве образца.
Эта последовательность помогает отличить проблему с роликом от проблем в других частях механизма.
Когда образец полезен для индивидуального производства
Стандартные запасные части не всегда подходят для старых или индивидуальных маркизных систем. В этих случаях исходный компонент можно использовать в качестве эталона для производства.
Производитель может просмотреть физический образец вместе с фотографиями или рисунками, чтобы понять требуемую структуру. После подтверждения концепции замены можно изготовить образец для оценки, прежде чем переходить к повторным заказам.
Этот тип процесса может быть полезен дистрибьюторам, ремонтным предприятиям и производителям оборудования, которым необходимы регулярные поставки определенного ролика, а не его однократная замена.
Шкив Hune для навесных роликов
Хьюн Шкив работает с компонентами роликов и шкивов для механических применений и поддерживает замену и индивидуальные требования к поставщикам.
Для проекта навесного ролика клиенты могут предоставить существующий образец, чертеж или фотографии установленного компонента. Эту информацию можно использовать для обсуждения конструкции колеса, способа монтажа, вращающегося соединения и требований к применению.
Для проектов OEM и повторных заказов утвержденные образцы и технические ссылки также могут быть сохранены в качестве ссылок на продукцию для будущего производства. Фактический подход к производству зависит от конструкции компонента и требований заказчика.
Несколько вещей, которые следует проверить перед заказом
Прежде чем размещать заказ на сменный ролик, стоит еще раз проверить окружающий узел. Убедитесь, что направляющая визуально не закрыта, точка крепления не сместилась, а на старом колесе действительно имеются признаки износа или повреждения.
Если имеется оригинальный компонент, сделайте несколько фотографий и сохраните их в качестве справочного материала. Когда деталь изготавливается по индивидуальному заказу, предоставление физического образца может сделать обсуждение выбора поставщиков более ясным.
Для предприятий, приобретающих навесные ролики партиями, сохранение утвержденного образца и базовой документации на продукт также может облегчить управление будущими повторными заказами.
Понимание проблемы упрощает замену
Проблемы со сборкой ролика маркизы не всегда вызваны самим роликом. Шум, сопротивление и неравномерное движение также могут быть вызваны направляющей, монтажной конструкцией, осью, подшипником или втулкой, загрязнением или выравниванием внутри системы.
Более практичный подход — сначала наблюдать весь механизм, а затем сузить проверку до компонента, который, по-видимому, вызывает изменение. Если необходима замена, оригинальный ролик, фотографии установки и доступные чертежи могут стать полезными справочными материалами для определения или разработки необходимой детали.
Для навесов для автофургонов, выдвижных систем затенения и других наружных применений ролик может быть относительно небольшим компонентом, но его взаимосвязь с окружающим механизмом имеет значение. Понимание этих взаимоотношений перед заказом замены может значительно упростить поиск и устранение неисправностей, поиск и дальнейшее производство.
