Подшипниковые шкивы играют решающую роль в современных механических системах, обеспечивая плавную передачу мощности, точное управление движением и надежную обработку грузов. В отличие от традиционных шкивов, в которых используется исключительно конструкция канавок, подшипниковые шкивы имеют в своем сердечнике подшипник качения. Такое сочетание значительно снижает трение, повышает эффективность вращения и продлевает срок службы всей системы.
В конвейерных системах подшипниковые шкивы минимизируют износ ремней, сохраняя при этом точное выравнивание, что сокращает время простоя и энергопотребление. В станках с ЧПУ и оборудовании автоматизации они повышают точность, обеспечивая стабильное линейное или вращательное управление, обеспечивая стабильную производительность даже при высокоскоростной или непрерывной работе. В тяжелых отраслях промышленности, таких как горнодобывающая промышленность, сельское хозяйство и строительство, подшипниковые шкивы улучшают распределение нагрузки, обеспечивая работу оборудования в тяжелых условиях без преждевременного выхода из строя.
Важность подшипниковых шкивов выходит за рамки технических характеристик; они также влияют на экономическую эффективность и безопасность. Снижая трение и механическое сопротивление, они снижают энергопотребление и тепловыделение, что приводит к снижению эксплуатационных расходов. В то же время более плавная работа снижает уровень вибрации и шума, что не только защищает оборудование, но и создает более безопасную и комфортную рабочую среду.
Поскольку отрасли все чаще требуют высокопроизводительных и не требующих особого обслуживания решений, подшипниковые шкивы стали фундаментальным компонентом механического проектирования. Они представляют собой баланс между инженерной точностью, долговечностью и энергоэффективностью — качествами, которые необходимы в современной конкурентной промышленной среде.

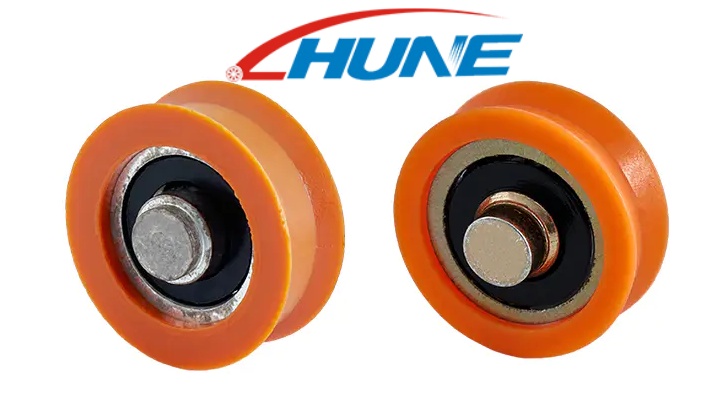

Что такое подшипниковый шкив?
Подшипниковый шкив – это специализированный шкив, оснащенный внутренним подшипником качения, который позволяет шкиву вращаться с минимальным трением вокруг своей оси. Конструктивно он состоит из трех основных частей:
Паз шкива – направляющая или канал (V-образный, U-образный, плоский или круглый), по которому проходит ремень, канат или трос.
Подшипниковый сердечник – обычно радиальный шарикоподшипник, игольчатый подшипник или роликовый подшипник, обеспечивающий плавное вращение с низким сопротивлением.
Материал шкива – обычно нержавеющая сталь, алюминий или конструкционные пластмассы, выбираемые с учетом требований к нагрузке, условий окружающей среды и стоимости.
Каковы различные типы подшипниковых шкивов?

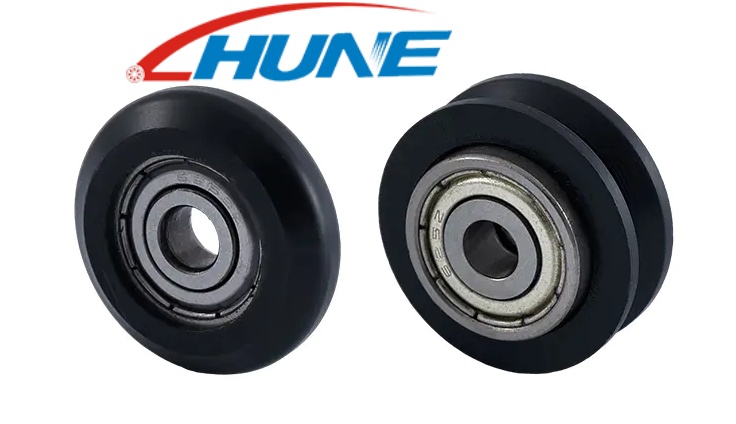

1. V-образный подшипниковый шкив.
V-образный подшипниковый шкив имеет канавку со скошенными сторонами, обычно под углом от 60° до 90°, которая обеспечивает надежную фиксацию ремней или тросов на месте. Такая конструкция улучшает соосность, уменьшает проскальзывание и равномерно распределяет нагрузку по поверхности шкива. V-образные шкивы широко используются в конвейерах, станках с ЧПУ, лифтах и фитнес-оборудовании, где точность направления ленты имеет решающее значение.
2. U-образный подшипниковый шкив.
U-образный шкив имеет закругленную канавку, обеспечивающую мягкую поддержку веревок, кабелей или ремней круглого сечения. Его конструкция сводит к минимуму износ и трение, обеспечивая более плавное ведение по сравнению с более острыми канавками. U-образные шкивы идеально подходят для тросовых систем, раздвижных дверей, карнизов и других применений, требующих стабильного, но гибкого обращения.
3. Шкив с плоским подшипником
Плоские шкивы имеют гладкую поверхность без канавок, что делает их универсальными и простыми в изготовлении. Они подходят для плоских ремней или лент, но обеспечивают меньшее сцепление по сравнению с V-образными или U-образными конструкциями. Плоские шкивы обычно используются в легких конвейерах, текстильном оборудовании и небольших приборах, где не требуется высокая точность или большие нагрузки.
4. Круглый подшипниковый шкив
round bearing pulley features a circular groove that closely matches the diameter of round belts or cords. This ensures consistent engagement and smooth operation, particularly in light- to medium-load applications. These pulleys are often employed in compact conveyors, office equipment, and automation systems where space is limited and smooth motion is essential.
5. Нестандартные и специальные шкивы подшипников
Для применений с уникальными требованиями специальные шкивы с подшипниками разрабатываются с учетом конкретной нагрузки, скорости или условий окружающей среды. Производители предоставляют OEM/ODM-решения, позволяющие вносить изменения в геометрию канавок, тип подшипника и выбор материала. Специальные подшипниковые шкивы широко распространены в высокоскоростной робототехнике, точном медицинском оборудовании, тяжелых промышленных машинах, а также в наружных или суровых условиях. Инновации включают легкие композиты, герметичные или экранированные подшипники, бесшумную конструкцию и экологически чистые материалы для повышения производительности, долговечности и устойчивости.
Как сравниваются различные типы шкивов подшипников?
V-образный подшипниковый шкив
Особенности конструкции
Шкивы V-образных подшипников имеют канавку под углом, обычно от 60° до 90°, предназначенную для надежного удержания ремней на месте. Геометрия обеспечивает прочный контакт с ремнем, уменьшая боковое смещение и проскальзывание.
Преимущества
Превосходное выравнивание и сцепление ремня
Высокая эффективность передачи энергии
Снижение износа ремней благодаря стабильному зацеплению.
Подходит для высокоскоростных и высоконагруженных приложений.
Ограничения и приложения
При неправильном выравнивании может возникнуть боковая нагрузка на ремни.
Не идеален для очень толстых или гибких веревок.
Обычно используется в конвейерных системах, станках с ЧПУ, лифтах и фитнес-оборудовании.
U-образный подшипниковый шкив
Особенности конструкции
U-shaped pulley features a rounded groove that accommodates ropes, wires, or round-section belts. The smoother contour minimizes friction and prevents excessive wear on flexible materials.
Преимущества
Стабильная направляющая для кабелей и канатов
Снижение трения и деформации.
Тихая работа, подходит для чувствительных применений.
Ограничения и приложения
Менее подходит для плоских ремней или работы на очень высоких скоростях.
Широко применяется в канатных подъемных системах, раздвижных дверях, карнизах и небольших конвейерах.
Шкив с плоским подшипником
Особенности конструкции
Плоские шкивы имеют гладкую поверхность без канавок, что обеспечивает простое и универсальное решение для плоских ремней и лент.
Преимущества
Высокая универсальность и совместимость с несколькими типами ремней.
Простота изготовления и обслуживания
Легкий и экономичный
Ограничения и приложения
Ограниченное сцепление, повышенный риск соскальзывания
Не идеален для систем с высоким крутящим моментом или прецизионным приводом.
Распространен в легких конвейерах, текстильном оборудовании и бытовой технике.
Круглый подшипниковый шкив
Особенности конструкции
Круглые шкивы имеют круговую канавку, соответствующую диаметру круглых ремней или шнуров. Это обеспечивает постоянное зацепление и плавное вращение с низким сопротивлением.
Преимущества
Плавная работа при легких и средних нагрузках
Компактный дизайн, подходящий для применения в ограниченном пространстве
Уменьшение износа круглых ремней.
Ограничения и приложения
Не идеален для плоских ремней или тяжелых операций.
Обычно используется в офисном оборудовании, компактных конвейерах и системах автоматизации.
Нестандартные и специальные шкивы подшипников
Особенности конструкции
Шкивы с подшипниками, изготовленные по индивидуальному заказу, разработаны с учетом конкретных эксплуатационных требований, включая нагрузку, скорость, окружающую среду или тип ремня. Услуги OEM/ODM позволяют производителям предлагать индивидуальные решения.
Преимущества
Оптимизирован для конкретных промышленных нужд
Возможна установка герметичных или экранированных подшипников для суровых условий эксплуатации.
Варианты использования легких, бесшумных или экологически чистых материалов.
Приложения и инновации
Высокоскоростная робототехника, прецизионное медицинское оборудование, сверхмощные промышленные машины.
На открытом воздухе или в пыльной среде со специальными защитными покрытиями
Экологичные конструкции с использованием перерабатываемых или композитных материалов.
| Тип подшипникового шкива | Особенности конструкции | Преимущества | Ограничения | Типичные применения |
|---|---|---|---|---|
| V-образный подшипниковый шкив | Угловая канавка (60–90°) надежно удерживает ремни. | Превосходное выравнивание и сцепление ремня; high power transmission efficiency; reduced belt wear; suitable for high-speed/high-load use | При неправильном выравнивании может возникнуть боковое напряжение; не идеален для очень толстых/гибких веревок | Конвейерные системы, станки с ЧПУ, лифты, фитнес-оборудование |
| U-образный подшипниковый шкив | Закругленная канавка подходит для веревок, проволоки или круглых ремней. | Стабильная направляющая для кабелей; снижение трения и деформации; тихая работа | Менее подходит для плоских ремней или использования на очень высоких скоростях. | Тросовые подъемные системы, раздвижные двери, карнизы, небольшие конвейеры |
| Шкив с плоским подшипником | Гладкая поверхность без канавок для плоских ремней или лент. | Высокая универсальность; простота изготовления и обслуживания; легкий и экономичный | Ограниченное сцепление; более высокий риск проскальзывания; не идеален для систем с высоким крутящим моментом/точностью | Легкие конвейеры, текстильное оборудование, бытовая техника |
| Круглый подшипниковый шкив | Круглая канавка соответствует диаметру круглого ремня. | Плавная работа при легких/средних нагрузках; компактный дизайн; снижение износа круглых ремней | Не идеален для плоских ремней или тяжелых операций. | Оргтехника, компактные конвейеры, системы автоматизации |
| Нестандартные и специальные шкивы подшипников | Индивидуальная геометрия канавок, тип подшипника и материалы (OEM/ODM) | Оптимизирован для конкретных промышленных нужд; sealed/shielded bearings for harsh environments; lightweight, silent, or eco-friendly options | Требуется индивидуальный дизайн; более высокая стоимость | Высокоскоростная робототехника, прецизионное медицинское оборудование, тяжелая техника, уличная/пыльная среда. |
Ключевые факторы, которые следует учитывать при выборе шкива подшипника
Грузоподъемность
bearing pulley must support the expected load without deformation or failure. Choosing a pulley with insufficient load capacity can lead to premature wear, belt slippage, or mechanical failure. Consider both static and dynamic loads, as well as peak load conditions in your system.
Рабочая скорость
Для высокоскоростных применений требуются шкивы, которые сохраняют стабильность, сводя к минимуму выделение тепла и трение. Конструкция шкива, геометрия канавок и тип подшипника влияют на максимальную рабочую скорость. Выбор шкива, рассчитанного на скорость вашей системы, обеспечивает плавную и безопасную работу.
Контроль шума и вибрации
Чрезмерный шум и вибрация могут указывать на несоосность или неэффективную передачу мощности. Подшипниковые шкивы с прецизионно спроектированными канавками и высококачественные подшипники снижают рабочий шум и вибрацию, создавая более безопасную и комфортную рабочую среду. Это особенно важно для внутреннего оборудования, бытовой техники и точного оборудования.
Долговечность и срок службы
Качество материала, тип подшипника и конструкция влияют на срок службы шкива. Для повышения долговечности обычно используются нержавеющая сталь, алюминиевые сплавы и армированные пластмассы. Герметичные или экранированные подшипники также могут продлить срок службы, предотвращая загрязнение пылью, влагой или мусором.
Условия окружающей среды (пыль, вода, температура)
operating environment plays a significant role in pulley selection. For dusty or wet conditions, sealed bearings and corrosion-resistant materials are essential. For high-temperature environments, heat-resistant materials and lubricants ensure stable performance without degradation.
Баланс стоимости и производительности
Хотя высокопроизводительные шкивы часто стоят дороже, важно выбрать шкив, который сочетает в себе стоимость и функциональность. Завышенные спецификации могут неоправданно увеличить затраты, в то время как заниженные спецификации могут привести к частому техническому обслуживанию и простоям в эксплуатации. Принимая решение, оцените общую стоимость владения, включая техническое обслуживание и замену.
Почему стоит выбрать шкив Hune?
Компания Zhejiang Huaneng Micro Bearing Co., Ltd. специализируется на производстве высококачественных миниатюрных подшипников, подшипников среднего размера, нестандартных подшипников по индивидуальному заказу, а также широкого спектра аппаратных шкивов. В их портфолио продукции входят шкивы для литья под давлением, подвесные шкивы и другие специализированные серии шкивов, предназначенные для разнообразного промышленного применения.
Продукция Hune Pulley широко используется в:
Бытовая техника – обеспечение бесперебойной работы и долгосрочной надежности двигателей, вентиляторов и бытовых устройств.
Двери и окна – обеспечивают бесшумное, стабильное и эффективное движение раздвижных и поворотных механизмов.
Механическое оборудование – поддержка промышленных конвейеров, систем автоматизации и легкой техники.
Чем выделяется Hune Pulley:
Опыт разработки индивидуальных и нестандартных решений в области шкивов, адаптированных к конкретным потребностям отрасли.
Приверженность долговечным материалам и прецизионным подшипникам для увеличения срока службы
Глобальная применимость в различных промышленных, коммерческих и жилых помещениях.
Возможности OEM/ODM для поддержки специализированных и инновационных разработок
Выбор шкива Hune гарантирует надежную работу, сокращение затрат на техническое обслуживание и долговечность решения для широкого спектра промышленных и бытовых применений.
