Складная уличная тележка может выглядеть просто, если рассматривать ее как готовый продукт. Однако под этим простым внешним видом скрываются несколько движущихся частей, которые должны работать вместе. Рама открывается и закрывается, некоторые секции перемещаются относительно друг друга, а некоторым компонентам необходимо вращаться, сохраняя при этом правильное положение.
Ролики могут играть важную роль в этих механизмах. В зависимости от конструкции они могут поддерживать движение, направлять движущуюся секцию или работать вместе с подшипником и валом как часть компактного вращающегося узла.
Это делает проектирование роликов механическим вопросом, а не просто вопросом выбора колеса. Окружающая рама, расположение подшипников, метод крепления, контактная поверхность и путь складывания имеют прямое отношение к работе катка.
Для производителей складного уличного оборудования понимание этой взаимосвязи может облегчить разработку компонентов и помочь избежать проблем во время сборки и испытаний.
Где в складных механизмах используются ролики?
Точное положение валика зависит от структуры изделия.

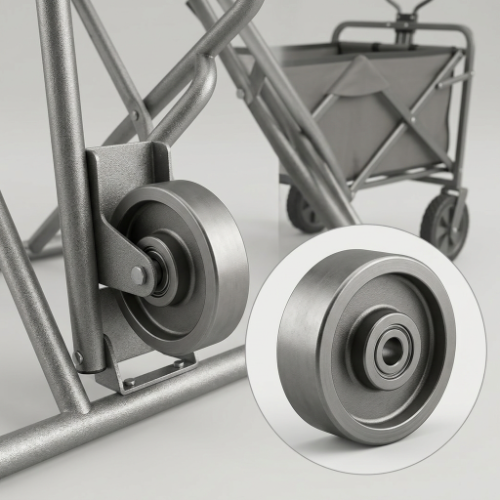

В складной уличной тележке ролик может быть встроен в подвижную опорную точку, направляющую конструкцию или вращающийся узел. Его можно соединить с валом и подшипником, установить внутри кронштейна или расположить напротив другого компонента, требующего контролируемого перемещения.
Базовый узел ролика может включать в себя:
- Корпус ролика
- подшипник
- Вал или ось
- Монтажный кронштейн
- Движущаяся рамка
- Контактная или направляющая поверхность
Каждая часть имеет свою функцию, но части должны работать вместе.
Например, корпус ролика определяет, как он контактирует с сопрягаемой поверхностью. Подшипник поддерживает вращение. Вал удерживает вращающийся компонент на месте, а кронштейн соединяет узел с более крупным механизмом.
Изменение одной части может повлиять на другие.
Вот почему каток не следует оценивать только по его внешней форме.
Что делает ролик внутри механизма?
Не существует единой роли для каждого ролика.
Его функция зависит от того, где он установлен и какое движение требует механизм.
Поддержка движения
Ролик может обеспечить контакт качения между двумя частями, которым необходимо двигаться относительно друг друга.
По сравнению с прямым скользящим контактом, контакт качения может изменить способ управления сопротивлением в сборке. Это может быть полезно, когда движение повторяется регулярно.
Направление движущейся секции
Ролик также может помочь удерживать движущийся компонент на заданном пути.
Этот тип конструкции можно найти там, где секция рамы, опорная часть или другой элемент конструкции должны перемещаться, оставаясь при этом выровненными по направляющей поверхности.
Поддержание контролируемого контакта
В некоторых механизмах ролик удерживает два компонента в контролируемом контакте, когда конструкция меняет положение.
В этом случае важную роль приобретают форма ролика и его монтажное положение. Если какой-либо из них не подходит, контакт может стать неравномерным во время движения.
Работа в составе вращающегося узла
В сочетании с подшипником и валом ролик становится частью вращающегося узла.
Внешний ролик виден, но внутреннее расположение подшипников не менее важно для работы компонента.
Почему подшипник имеет значение?
Ролик и подшипник часто тесно связаны.
Ролик обеспечивает внешнюю вращающуюся структуру, а подшипник обеспечивает контролируемое вращение вокруг вала или оси. Подгонка этих частей должна соответствовать доступному пространству для установки и движению механизма.
Возможно, потребуется рассмотреть несколько факторов:
- подшипник position
- Расположение вала
- Доступное пространство
- Роликовая конструкция
- Способ крепления
- Ожидаемое движение
- Операционная среда
Это особенно важно в компактных складных механизмах.
Вокруг узла ролика может быть очень мало места, поэтому подшипник невозможно просто выбрать после того, как все остальное уже спроектировано.
Более практичный подход — рассматривать ролик и подшипник вместе на ранней стадии разработки.
Как профиль ролика влияет на движение?
Внешняя форма ролика определяет, как он взаимодействует с поверхностью вокруг него.
Ролик с относительно плоской поверхностью контакта ведет себя иначе, чем ролик с канавкой, кромкой или профилем другой формы.
Профиль может влиять на:
- Контактная позиция
- Руководство
- Стабильность
- Направление движения
- Поверхностное взаимодействие
- Доступный зазор
Для складного механизма правильный профиль зависит от того, что на самом деле делает ролик.
Если он поддерживает движущуюся секцию, его контактная поверхность должна соответствовать этому движению. Если он следует направляющей, возможно, профилю придется работать со структурой направляющей.
Вот почему простая замена одного ролика другим, внешне похожим, иногда может создать неожиданные проблемы.
Что происходит с роликом, когда рама складывается?
Складывание является важной частью конструкции.
Когда тележка открыта, вокруг ролика может быть достаточно места. Когда рама начинает складываться, положение ролика относительно соседних компонентов меняется.
Он может приблизиться к:
- Каркасные трубы
- петли
- Кронштейны
- Валы
- Опорные рычаги
- Другие движущиеся компоненты
Поэтому ролику необходим достаточный зазор на протяжении всего движения.
Проверки только открытого положения недостаточно.
Компонент, который правильно установлен при нормальной работе, может касаться другой детали, когда рама частично сложена. В некоторых случаях даже небольшое вмешательство может повлиять на процесс складывания.
По этой причине ролик следует проверять, пока механизм проходит полный рабочий путь.
Имеет ли значение внешняя среда?
Да, особенно когда ролик подвергается воздействию окружающей среды.
Наружное оборудование может подвергаться воздействию пыли, грязи, влаги, травы, незакрепленных частиц и меняющихся погодных условий. Фактический уровень воздействия зависит от того, как и где используется тележка.
Таким образом, может потребоваться рассмотрение роликового узла в отношении:
- Влага
- Пыль и грязь
- Загрязнение поверхности
- Очистка
- Условия хранения
- Частота движения
К валку, используемому в относительно чистой среде, могут предъявляться другие требования, чем к валику, регулярно подвергающемуся воздействию садовых дорожек или других открытых поверхностей.
То же самое касается и подшипникового узла.
Если ролик и подшипник рассматриваются как единый узел, условия окружающей среды можно учитывать на более ранних этапах процесса проектирования.
Как способ крепления влияет на ролик?
Ролик нуждается в устойчивом соединении с окружающей конструкцией.
Способ крепления определяет, где находится ролик, как он вращается и как силы передаются на раму.
Узкий кронштейн может ограничить доступное пространство. Определенное положение вала может потребовать определенного расположения подшипников. Складное соединение также может ограничить возможность установки ролика.
Это означает, что производителям следует проанализировать монтажную конструкцию, прежде чем выбирать стандартный компонент.
Полезная информация может включать в себя:
- Место установки
- Конструкция кронштейна
- Положение вала
- Доступный зазор
- Контактная поверхность
- Направление движения
- Складной путь
Эти детали могут помочь определить, подойдет ли существующий ролик к данному механизму или следует рассмотреть возможность модификации конструкции.
Почему каток и рама должны разрабатываться вместе?
Соблазнительно сначала выбрать валик, а потом воздействовать на окружающую структуру.
Этот подход может оказаться затруднительным, если механизм компактен.
Изменение рамы может изменить доступное пространство ролика. Перемещение кронштейна может повлиять на положение вала. Изменение угла складывания может привести к тому, что ролик приблизится к другому компоненту.
Отношения работают в обе стороны.
Ролик может влиять на конструкцию рамы, в то время как рама может налагать ограничения на ролик.
При разработке OEM зачастую более практично с самого начала рассматривать эти компоненты вместе.
Это особенно полезно, когда изделие имеет необычную складную конструкцию или ограниченное пространство для установки.
Когда стоит рассмотреть возможность использования специального ролика?
Стандартный каток может подойти, если его профиль, расположение подшипников и конструкция крепления уже соответствуют условиям применения.
Однако некоторые механизмы не обеспечивают такой гибкости.
Использование индивидуального ролика может рассматриваться в тех случаях, когда производителю необходимо решить следующие проблемы:
- Ограниченное пространство для установки
- Необычная конструкция крепления.
- Особое расположение вала
- Особый профиль контакта
- Существующие требования к подшипникам
- Складной зазор
- Нестандартная конструкция направляющей
Кастомизация не всегда означает перепроектирование всего компонента.
В зависимости от применения разработка может быть сосредоточена на корпусе ролика, монтажной секции, подшипниковом узле или другой части узла.
Важным моментом является то, что компонент разрабатывается с учетом реальных механических требований.
Какую информацию следует предоставить для индивидуальной разработки?
Четкое описание приложения может значительно облегчить общение.
Производители могут предоставить:
Чертежи продукта
Чертежи помогают показать доступную зону установки и взаимосвязь между катком и окружающими компонентами.
Существующие образцы
Если ролик уже используется, отправка образца облегчит понимание его конструкции и способа установки.
Фотографии
Фотографии of the complete mechanism can show details that may not be obvious from a basic drawing.
Информация о движении
Поставщик должен понимать, как движется ролик во время нормальной работы и складывания.
Требования к подшипникам
Если конкретный подшипниковый узел уже существует, его следует включить в обсуждение.
Условия окружающей среды
Информация о воздействии на открытом воздухе, пыли, влажности и общих условиях работы также может помочь в проектировании компонентов.
Чем полнее информация, тем меньше догадок потребуется при разработке.
Почему важно выборочное тестирование?
Ролик может выглядеть подходящим на чертеже, но после установки вести себя по-другому.
Фактическая сборка привносит факторы, о которых трудно судить только по компоненту.
Ролик взаимодействует с:
- подшипник
- Вал
- Кронштейн
- Рамка
- Направляющая поверхность
- Другие движущиеся части
Механизм складывания добавляет еще одну переменную, поскольку взаимное положение этих частей меняется во время работы.
Выборочное тестирование может помочь выявить такие проблемы, как:
- Недостаточный зазор
- Неожиданный контакт
- Плохое выравнивание
- Неравномерное движение
- Чрезмерное сопротивление
- Несовместимый монтаж
Тестирование фактической сборки дает производителям возможность внести коррективы, прежде чем переходить к более крупному производству.
Что следует проверить во время тестирования?
Тест должен выходить за рамки простой проверки, вращается ли ролик.
Практическая проверка может включать несколько этапов.
Проверьте нормальное положение
Убедитесь, что ролик правильно установлен и выровнен, когда тележка открыта.
Проверьте движение складывания
Проведите раму по всему пути складывания и следите за помехами.
Проверьте место установки
Следите за движением между роликом, валом, подшипником и кронштейном.
Проверьте различные поверхности
Если продукт предназначен для использования на открытом воздухе, тестирование на репрезентативных поверхностях может предоставить более полезную информацию, чем тестирование только на гладком полу в мастерской.
Проверьте повторяющееся движение
Повторное открытие, закрытие и движение могут выявить проблемы, которые могут не проявиться во время короткого первоначального тестирования.
Целью тестирования является не только подтверждение работоспособности ролика. Это необходимо для подтверждения того, что вся сборка работает должным образом.
Можно ли адаптировать ролик под существующий подшипник?
В некоторых случаях существующий подшипниковый узел уже может быть определен конструкцией изделия.
Это может предъявлять особые требования к корпусу катка.
Вместо того, чтобы менять весь узел, ролик потенциально можно разработать на основе существующей конструкции подшипника и крепления, в зависимости от механических требований.
Такой подход может быть полезен, когда у производителя уже есть устоявшаяся конструкция рамы или вала, но ему нужен каток с другим внешним профилем или схемой установки.
Осуществимость зависит от фактической конструкции, поэтому при первоначальном обсуждении будут полезны чертежи или образцы.
Чем отличается разработка нестандартных роликов?
Стандартный компонент обычно разрабатывается для общих приложений.
Нестандартный компонент начинается с требований конкретного механизма.
Это может потребовать большего общения во время разработки, поскольку производителю необходимо понимать:
- Как устанавливается компонент
- С чем он контактирует
- Как оно движется
- Какое место доступно
- Какой подшипниковый узел необходим
- Какие условия окружающей среды задействованы
Процесс разработки может включать проверку чертежей, изготовление образцов, тестирование и корректировку перед утверждением окончательного компонента.
Для производителей с необычной складной конструкцией это может обеспечить большую гибкость, чем попытка адаптировать весь продукт вокруг существующего компонента.
Как производители могут упростить разработку роликов?
Несколько простых шагов могут сделать этот процесс более эффективным.
Начните с механизма.
Не начинайте с вопроса о том, какой ролик имеется в наличии. Сначала определите, что должен делать ролик.
Затем проверьте место установки, траекторию движения, расположение подшипников и условия окружающей среды.
После этого определите, подходит ли стандартный компонент.
Если это не так, уже собранную информацию можно использовать в качестве основы для индивидуального дизайна.
Практическая последовательность разработки такова:
- Определите функцию ролика.
- Рассмотрите весь механизм.
- Проверьте место установки.
- Определите расположение подшипника и вала.
- Просмотрите движение складывания.
- Учитывайте рабочую среду.
- Оцените стандартный компонент.
- При необходимости разработаем индивидуальный дизайн.
- Проверьте всю сборку.
- Подтвердите окончательную структуру перед производством.
Это позволяет сосредоточить процесс разработки на реальном приложении.
Работа с производителем подшипников и роликов
Для производителей складного уличного оборудования разработка компонентов может включать в себя нечто большее, чем просто выбор существующей детали из каталога.
Компания Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) специализируется на производстве миниатюрных и средних подшипников, нестандартных подшипников, систем шкивов, а также индивидуальных компонентов подшипников и роликов для различных механических применений.
Для складного механизма обсуждение разработки может быть сосредоточено на взаимосвязи между роликом, подшипником, валом, монтажной конструкцией и окружающей рамой. Чертежи, образцы и информация о применении могут помочь определить, чего должен достичь компонент, прежде чем проект будет завершен.
Этот подход особенно актуален, когда механизм имеет ограниченное пространство или не соответствует традиционному расположению компонентов.
Практический контрольный список для складных механизмов
Прежде чем утвердить узел ролика, производители могут проверить следующее:
- Какова фактическая функция ролика?
- С какой поверхностью или компонентом он контактирует?
- Как он движется во время работы?
- Как меняется его положение при складывании рамы?
- Достаточно ли зазора на протяжении всего движения?
- Подходит ли подшипник к предполагаемой сборке?
- Подходит ли расположение вала?
- Обеспечивает ли монтажная конструкция достаточную поддержку?
- Будет ли ролик подвергаться воздействию уличной пыли или влаги?
- Вся сборка проверена?
- Облегчит ли разработка механизма индивидуальный компонент?
Эти вопросы привлекают внимание к полной механической системе, а не к одному изолированному компоненту.
Ролики могут быть небольшими по сравнению с рамой складной уличной тележки, но их функция может быть тесно связана с движением всего механизма.
Профиль ролика определяет, как он контактирует с поверхностью. Подшипник поддерживает вращение. Вал и кронштейн удерживают узел на месте. Рама контролирует перемещение компонента, особенно когда тележка сложена.
Условия на открытом воздухе добавляют еще одно соображение.
Поэтому для производителей полезной отправной точкой является сам механизм. Как только будут понятны механизм перемещения, конструкция крепления, расположение подшипников, зазор и рабочая среда, станет намного проще решить, подходит ли стандартный каток или следует разработать специальный компонент.
В приложениях, где пространство ограничено или конструкция складывания необычна, сотрудничество с производителем, который может разработать компоненты роликов и подшипников на базе реального механизма, может сделать процесс проектирования более гибким и простым в тестировании.
