Выбор роликового подшипника для гусеничной системы кажется достаточно простым, пока вы на самом деле не попробуете это сделать. Нужно подумать о форме канавки, о ширине гусеницы, о том, какой вес эта штука должна выдержать, и где-то посередине всего этого вам также нужно выяснить, сколько места для маневра достаточно, прежде чем каток начнет дребезжать или, что еще хуже, полностью заклинит. Если вы сделаете что-нибудь неправильно, вы застрянете с катком, который либо застревает в гусенице, либо имеет такой большой люфт, что дребезжит при каждом движении.
Почему соответствие между катком и гусеницей действительно важно
Ролик с U-образным пазом — это, по сути, колесо с каналом, вырезанным по внешнему краю, предназначенное для движения по рельсу. Эта канавка удерживает ролик от соскальзывания вбок при его перекатывании вперед и назад. Сделайте канавку слишком широкой по сравнению с гусеницей, и каток сможет свободно перемещаться влево и вправо при движении. Это блуждание приводит к раскачиванию, затем к неравномерному износу и, в конечном итоге, к проблеме с шумом, которая становится только хуже, чем дольше вы его оставляете. Если вы станете слишком узким, каток вместо этого зацепится за края гусеницы, волоча, а не катя.
Ни один из результатов не является хорошим. Колебания оказывают неравномерное давление на подшипник, расположенный внутри ролика, и это давление изнашивает его быстрее, чем следовало бы. Между тем, связывание создает постоянное трение, которому каждый раз приходится сталкиваться с тем, что приводит в движение механизм, мотором или рукой. Это также изнашивает вещи быстрее, и, честно говоря, из-за этого все кажется жестким и неуклюжим в использовании.
Таким образом, подгонка здесь не является какой-то незначительной деталью, которую можно заметить и пройти мимо. На самом деле от этого зависит, будет ли система работать так, как должна.
Сначала получите реальное представление о ширине гусеницы
Прежде чем даже смотреть на катки, стоит потратить несколько минут на то, чтобы точно измерить саму гусеницу. Ширина гусеницы обычно означает толщину рельса, которую должна охватывать канавка ролика, и она может меняться в зависимости от материала, способа изготовления гусеницы или даже небольших различий между производственными партиями.
Измеряйте больше одного раза
Рулетка поможет вам приблизиться к цели, но штангенциркуль дает гораздо более надежные цифры, если точность здесь действительно имеет значение. Проверьте трек на нескольких участках по всей его длине, а не на одном, поскольку некоторые треки не совсем одинаковы от начала до конца, особенно старые треки, которые уже использовались.
Пока вы это делаете, посмотрите, есть ли на поверхности гусеницы какое-либо покрытие, краска или ржавчина. Этот материал добавляет небольшую толщину, что, вероятно, не отражено в исходной спецификации. Ролик, который, казалось бы, отлично подходит для голой, только что сделанной гусеницы, может показаться немного тугим, если позже будет нанесено покрытие.
Формы треков не все одинаковы
Гусеницы бывают разных форм, и от этой формы зависит, какой профиль канавки на самом деле с ней работает.
| Форма трека | Где вы обычно это видите | На что обратить внимание |
|---|---|---|
| Плоский рельс | Раздвижные двери, системы выдвижных ящиков | Глубина канавки имеет большее значение, чем точный допуск по ширине. |
| Закругленный рельс | Карнизы для штор, светильники | Кривая канавки должна точно повторять форму рельса. |
| Угловая или V-образная направляющая | Промышленные раздвижные конструкции | Угол канавки должен совпадать с углом рельса. |
| Квадратный край рельса | Фурнитура шкафа, механизмы меньшего размера | Чуть более щадящий допуск по ширине |
Как только вы узнаете, с какой формой вы имеете дело, вы сможете определить, какой тип ролика на самом деле подойдет, поскольку то, что создано для плоской направляющей, обычно не будет хорошо работать с закругленной или наклонной направляющей.
Определение правильной ширины паза
Как только вы узнаете ширину гусеницы, следующий вопрос — какой зазор необходим канавке относительно этого числа. На самом деле именно здесь происходит большая часть принятия решений, и именно здесь люди склонны либо слишком много думать, либо недостаточно думать об этом.
Небольшой зазор на самом деле является нормальным
Может показаться, что канавка должна как можно плотнее охватывать гусеницу, но ожидается небольшой зазор, и, честно говоря, он необходим. На бумаге нулевой зазор кажется идеальным, но тепловое расширение, небольшие проблемы с выравниванием или небольшие производственные отклонения могут привести к неожиданному заклиниванию ролика, у которого вообще нет места для маневра. Небольшой зазор позволяет катку плавно двигаться даже в не совсем стабильных условиях.
Тем не менее, слишком большое пространство сводит на нет весь смысл наличия канавки. Чрезмерный люфт между стенками канавок и краями гусеницы приводит к тому, что каток смещается из стороны в сторону во время движения, а это как раз и есть биение и неравномерный износ, упомянутые ранее.
Насколько разрешение зависит от должности
Вместо того, чтобы гадать о цифрах, полезно подумать о зазоре, исходя из того, для чего на самом деле используется каток.
- Для более легких работ, таких как небольшие ящики или карнизы для штор, обычно можно использовать немного более свободную посадку, поскольку нагрузка минимальна, а любое колебание в любом случае едва заметно.
- Более тяжелые или более промышленные установки, как правило, требуют более жестких допусков, поскольку даже небольшой люфт становится очевидным, когда речь идет о реальном весе.
- Для наружных установок или чего-либо, подверженного перепадам температуры, обычно требуется немного больший зазор, чем требуется для внутреннего применения с климат-контролем, поскольку материалы расширяются и сжимаются при изменении температуры.
Большинство производителей указывают диапазон ширины гусеницы для каждой модели катков, а не одно точное число, и именно поэтому. Сравнивая измеренную ширину с этим диапазоном, вместо того, чтобы предполагать, что есть один идеальный вариант, обычно можно получить лучшие результаты.
Внутренний подшипник имеет не меньшее значение
Ширина канавки — это только часть уравнения. То, что происходит внутри ролика, и какой вес или сила он способен выдержать, также играет роль в том, действительно ли данный ролик работает для вашей установки.
Шариковые подшипники и подшипники скольжения

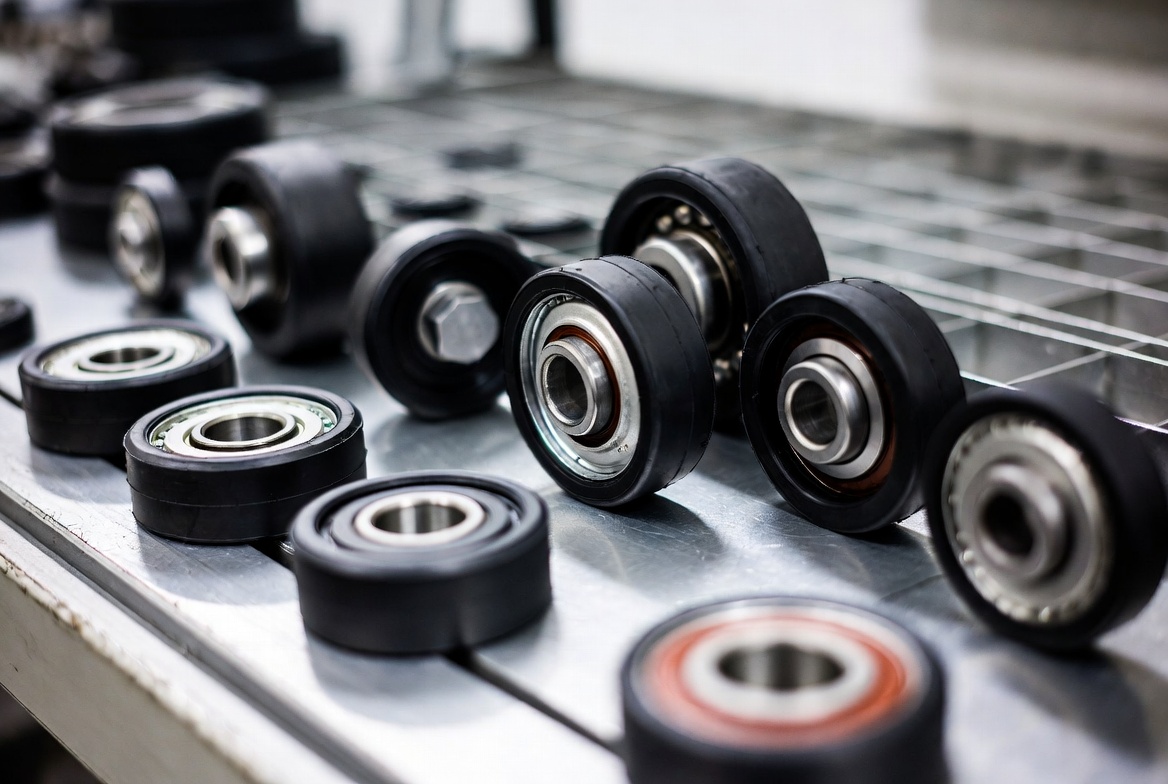

В большинстве роликов с U-образными канавками внутри используются либо шарикоподшипники, либо подшипники скольжения, иногда называемые втулками.
Ролики на шарикоподшипниках обычно катятся с меньшим сопротивлением, что делает их обычным выбором для вещей, которые много перемещаются в течение дня. Типичными примерами являются раздвижные двери и конвейерные установки.
Ролики с подшипниками скольжения, как правило, имеют более простую конструкцию, и в зависимости от нагрузки они могут прекрасно справляться с определенными условиями, хотя им часто требуется более регулярная смазка, чтобы предотвратить накопление трения с течением времени.
Между ними нет автоматического победителя. На самом деле все зависит от того, как часто ролик используется, что он несет и в какой среде он находится.
Не забывайте, с какой стороны исходит нагрузка
Помимо типа подшипника, стоит подумать о том, в каком направлении нагрузка падает на ролик. Некоторые катки сконструированы в основном для того, чтобы выдерживать давление веса прямо вниз, в то время как другие предназначены также для работы с боковой нагрузкой, то есть силой, толкающей под углом, а не прямо вниз, что возникает, когда гусеница изгибается или когда все, что движется по ней, имеет тенденцию наклоняться или смещаться.
Если ваша трасса изгибается или объект, движущийся по ней, имеет тенденцию к наклону, боковая нагрузка становится более важной. Выбор катка исключительно исходя из того, какой вес в прямом направлении он может выдержать в такой установке, как правило, кромки канавок изнашиваются быстрее, чем ожидалось.
Ошибки, которые продолжают возникать
Несколько проблем возникают снова и снова, когда люди сталкиваются с проблемами после установки новых роликов, и большинство из них связаны с пропуском какого-либо шага на этом пути.
Один общий принцип предполагает, что все треки в данной категории идентичны. Даже направляющие, которые выглядят почти одинаково, скажем, стандартные направляющие для раздвижных дверей, могут немного отличаться в зависимости от того, кто их изготовил или из какой партии они поступили. Если предположить, что каток, который хорошо работал на одной гусенице, будет работать так же на похожем на другом гусенице, иногда это приводит к незначительному отклонению в посадке.
Другой измеряет путь только один раз. Одно измерение не всегда дает полную картину, особенно на более длинных треках или на тех, которые уже использовались какое-то время. Проверка нескольких разных пунктов позволяет выявить несоответствия, прежде чем они превратятся в головную боль после того, как все будет установлено.
Покрытия и отделка также часто упускаются из виду. Краска, ржавчина или защитное покрытие добавляют толщину, о которой легко забыть. Измерьте голую гусеницу, затем установите ролики после того, как эта гусеница будет покрашена, и внезапно посадка станет более плотной, чем должна.
Факторы окружающей среды также имеют большее значение, чем люди ожидают. Каток, который отлично подходит для использования в помещении, может вести себя по-другому снаружи, где перепады температуры заставляют и гусеницу, и каток немного расширяться или сжиматься. Это больше проявляется на металлических гусеницах, которые при нагревании расширяются более заметно, чем пластиковые или композитные.
И тут возникает ловушка сосредоточения внимания только на ширине канавки. Легко правильно подобрать ширину и забыть проверить грузоподъемность или тип подшипника. Ролик с канавкой, которая подходит как перчатка, все равно может быстро изнашиваться или работать плохо, если он не рассчитан на тот вес или частоту использования, с которой он фактически сталкивается.
Грубый порядок решения этой проблемы
Если вам нужен простой путь через все это, не теряясь в деталях, вот примерно то, как это происходит.
- Тщательно измерьте ширину гусеницы, если можете, с помощью штангенциркуля, и проверьте несколько точек по длине, а не одну.
- Определите форму гусеницы: плоскую, закругленную, угловую, квадратную, поскольку это определяет, какой профиль канавки стоит рассмотреть.
- Обратите внимание на рекомендованный производителем диапазон ширины потенциальных роликов, вместо того, чтобы искать одно точное совпадение.
- Продумайте нагрузку, ее вес и направление, откуда она исходит.
- Фактор окружающей среды, внутри или снаружи, перепады температур, влажность, пыль.
- Выбирайте между шариковым подшипником и подшипником скольжения, исходя из того, как часто используется механизм и насколько допустимо трение.
- Если есть возможность, выполните пробную установку, прежде чем приступать к полной установке. Физические испытания выявляют проблемы, которые иногда упускают из виду одни лишь измерения.
Если что-то не так после установки
Время от времени, даже при тщательном измерении, ролик становится неправильным, когда он находится на месте. Если это произойдет, несколько проверок могут помочь сузить суть происходящего.
Обратите внимание на новые звуки. Скрежет или царапанье обычно указывают на то, что канавка слишком узкая и цепляется за края гусеницы. Дребезжащий или лязгающий звук обычно означает обратное: слишком большой зазор и слишком сильное движение из стороны в сторону.
Обратите внимание на следы износа после некоторого использования. Износ, сосредоточенный на одном крае канавки, часто означает, что ролик сидит неравномерно, что может указывать на небольшое смещение во время установки, а не на то, что ролик изначально имеет неправильный размер.
И если все это кажется более жестким, чем ожидалось, или для перемещения требуется больше усилий, чем следовало бы, стоит перепроверить зазор. Иногда посадка, которая во время быстрого теста казалась совершенно нормальной, обнаруживает заедание после того, как она какое-то время регулярно использовалась и подвергалась реальной нагрузке.
Соответствие U-образный роликовый подшипник Выбор ширины колеи — это нечто большее, чем просто поиск канавки, которая технически охватывает рельс. Это означает понимание формы гусеницы, проверку покрытий, которые могут незаметно изменить реальные размеры, продумывание направления нагрузки и типа подшипника, а также учет условий, в которых все это должно работать.
Уделяя немного больше времени правильному измерению, проверяя диапазоны производителей вместо того, чтобы предполагать, что один универсальный размер подходит для всего, и тестирование до того, как полностью приступить к работе, вы, как правило, предотвращаете большинство обычных проблем, таких как шум, раскачивание, заедание, износ, который проявляется намного раньше, чем следовало бы. Немного терпения во время выбора обычно окупается позже, когда система работает так, как должна.
