Направляющие колеса и опорные катки могут выглядеть почти одинаково, когда они лежат на верстаке. Оба круглые. Оба могут содержать подшипники. Оба могут наталкиваться на рельс, профиль или другую движущуюся поверхность.
Вот тут-то и начинается путаница.
В реальной машине эти два компонента могут выполнять совершенно разные задачи. Направляющее колесо часто используется для удержания движущейся части на курсе, тогда как опорный каток может быть предназначен для движения по определенной колее, неся или передавая часть рабочей нагрузки. В некотором оборудовании один компонент может выполнять обе функции.
Итак, в чем практическая разница между направляющим колесом и опорным катком?
Ответ сводится не столько к названию, напечатанному на странице продукта, сколько к тому, как колесо взаимодействует с машиной вокруг него.

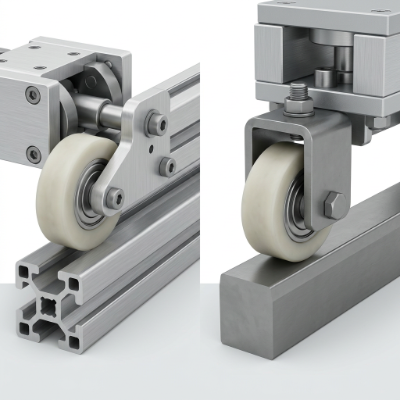

Направляющее колесо и опорный каток: краткий обзор
Прежде чем рассматривать детали, полезно разделить основные роли.
| Рассмотрение | Направляющее колесо | Трековый каток |
|---|---|---|
| Главная роль | Помогает контролировать движение или выравнивание | Проходит по определенному пути или рельсу |
| Контакт | Может касаться рельса, панели, края или профиля. | Обычно разрабатывается вокруг определенной поверхности пути. |
| Функция загрузки | Может направлять, стабилизировать или нести часть груза. | Часто сочетает перекатывание с переносом нагрузки. |
| Типичная структура | Колесо, подшипник, вал или монтажное устройство | Корпус ролика, подшипник, шпилька, вал или монтажная конструкция |
| Профиль | Плоский, рифленый, фланцевый или индивидуальный | Часто сопоставляется с профилем трека или камеры. |
| Фокус дизайна | Контроль движения и выравнивание | Контакт гусеницы, движение качения и передача нагрузки |
Это общие различия, а не строгие отраслевые определения. Машиностроители часто используют эти термины по-разному, и компонент, описанный как направляющее колесо в одном приложении, может называться опорным катком в другом.
Важный вопрос: что на самом деле делает колесо внутри механизма?
Что делает направляющее колесо?
Направляющее колесо в основном отвечает за направление.
Представьте себе подвижную панель, перемещающуюся по раме. Без какого-либо руководства панель может сдвинуться в сторону, тереться об окружающую конструкцию или постепенно отклоняться от намеченного пути.
Направляющее колесо помогает контролировать это движение.
Он может проходить вдоль рельса, внутри канала, вдоль боковой поверхности или вдоль другой части машины. В зависимости от конструкции он также может поддерживать часть движущихся секций.
Наведение не всегда означает несущую нагрузку
Это различие легко пропустить.
Некоторые направляющие колеса в основном поддерживают выравнивание движущегося узла. Они не обязательно несут на себе всю тяжесть этого собрания.
Например, у движущейся тележки могут быть отдельные колеса, которые выдерживают ее вес, и колеса меньшего размера, которые удерживают ее по центру пути. Оба являются подвижными компонентами, но их механические функции различны.
Эта разница влияет на то, как должно быть спроектировано колесо.
Требования к колесу, используемому главным образом для бокового управления, могут отличаться от тех, которые предназначены для поддержки значительной части движущейся конструкции.
Тогда что такое опорный каток?
Опорный каток обычно проектируется с учетом определенной траектории движения.
Направляющая может представлять собой рельс, кулачок, направляющий профиль или поверхность специальной формы. Ролик следует по этому пути при движении машины.
Во многих конструкциях каток также передает нагрузку между подвижным узлом и гусеницей. Это означает, что контактная поверхность, подшипниковый узел, монтажная конструкция и профиль ролика становятся тесно связанными.
Таким образом, опорный каток — это не просто колесо, которое случайно касается рельса.
Трек является частью дизайна.
Если гусеница имеет определенную форму, каток должен работать с этой формой. Если ролик установлен через шпильку или вал, окружающая конструкция также должна обеспечивать это соединение.
Реальная разница часто проявляется на контактной поверхности
Если у вас есть два колеса, которые выглядят одинаково, посмотрите, с чем они соприкасаются.
Обычно это говорит вам больше, чем название продукта.
Направляющее колесо может упираться в боковую часть профиля, чтобы предотвратить смещение каретки вбок. Другой может находиться в канавке и помогать удерживать движущуюся часть по центру.
С другой стороны, опорный каток часто проектируется так, чтобы следовать определенной поверхности гусеницы. Его внешний профиль может быть сформирован специально для этого интерфейса.

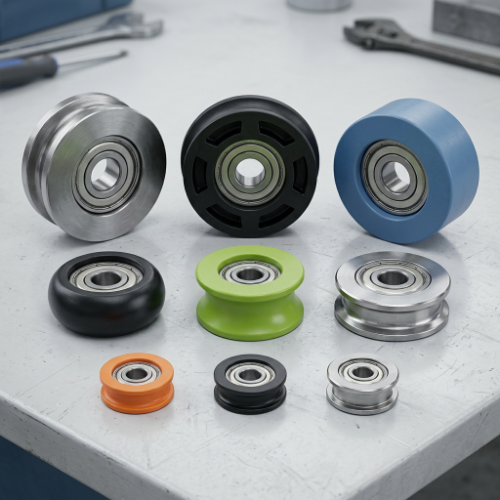

Общие механизмы контактов
В промышленном оборудовании может присутствовать несколько схем:
- Плоское колесо на ровной беговой поверхности
- Колесо с канавками вокруг рельса или подходящего профиля
- Колесо с фланцем рядом с гусеницей
- Выпуклое или вогнутое колесо на соответствующей поверхности.
- Ролик, следующий за кулачком или сформированной направляющей
- Нестандартный профиль колеса для специализированного механизма
Форму колеса не следует выбирать независимо от привалочной поверхности.
Канавка, которая выглядит подходящей в каталоге, может не подойти к реальному рельсу, если контактное соотношение другое.
Простой пример: одна тележка, несколько работ
Рассмотрим небольшую промышленную тележку, движущуюся по раме.
Коляска должна двигаться вперед и назад. Он также должен оставаться по центру и избегать подъема или смещения в сторону.
В машине может использоваться несколько подвижных компонентов.
Одна группа везет вагон по основному направлению движения. Другая группа обеспечивает боковое руководство. Третья точка контакта может предотвратить чрезмерное отклонение от трассы.
Все эти компоненты работают, но они не обязательно выполняют одну и ту же работу.
Вот почему замена каждого колеса на однотипное может создать проблемы.
Механическая роль имеет большее значение, чем тот факт, что все они круглые.
Где подшипники имеют решающее значение
Подшипники — еще одна причина, по которой направляющие и опорные катки могут выглядеть одинаково, но вести себя по-разному.
Подшипник позволяет колесу или ролику вращаться вокруг своего вала или точки крепления. Но подшипник не определяет всю функцию детали.
Внешнее колесо все еще должно иметь соответствующий контакт с гусеницей или направляющей поверхностью.
Полезный способ подумать о сборке:
- Подшипник: поддерживает вращение
- Профиль колеса: управляет контактом
- Вал или крепление: соединяет компонент с машиной.
- Поверхность гусеницы или направляющей: определяет путь бега.
Если одна часть этих отношений неверна, изменение другой части может не решить проблему.
Например, подшипник может свободно вращаться, в то время как колесо все еще трётся о неподходящую колею.
Направление нагрузки может изменить конструкцию
Колесо может выглядеть простым снаружи, но силы внутри машины могут действовать с нескольких направлений.
В зависимости от оборудования на ролике могут наблюдаться:
- Радиальная нагрузка
- Боковая загрузка
- Осевая сила
- Изменение силы во время движения
- Вибрация
- Прерывистое воздействие
- Комбинированная загрузка
Направляющее колесо, которое в основном управляет боковым движением, может иметь другие механические требования, чем опорный каток, несущий движущуюся каретку.
Это одна из причин, по которой выбор промышленных роликов следует начинать с области применения, а не с внешнего диаметра или внешнего вида колеса.
Почему форма гусеницы так важна
Гусеница и каток образуют рабочую пару.
Предположим, что трасса имеет изогнутую беговую поверхность. Плоское колесо создаст условия контакта, отличные от колес, спроектированных с учетом этой кривой.
Точно так же колесу с канавками необходима совместимая гусеница. Если канавка слишком свободная, колесо может иметь нежелательное боковое перемещение. Если контакт слишком ограничительный, движение может стать затрудненным.
Тот же принцип применим и к изготовленному на заказ промышленному оборудованию.
Подумайте обо всей беговой дорожке
Не проверяйте только прямой участок.
Проверьте, что происходит, когда ролик:
- Начинает двигаться.
- Достигает нормального путешествия.
- Меняет направление.
- Проходит стык или переход.
- Входит в изогнутый участок.
- Останавливается под нагрузкой.
Колесо, которое хорошо ведет себя на одном участке, может по-разному реагировать при изменении геометрии.
Для производителей оборудования это особенно полезно во время испытаний прототипов.
Направляющее колесо или опорный каток: какой из них нужен вашей машине?
1. Компонент главным образом контролирует выравнивание?
Если основная цель состоит в том, чтобы предотвратить смещение панели, каретки, ремня, кабеля или другой движущейся части, направляющее колесо может более точно описать эту роль.
2. Ходит ли колесо прямо по заданной колее?
Если при движении машины каток следует по рельсе, кулачку или по заданной траектории движения, более подходящим описанием может быть опорный каток.
3. Несет ли он часть нагрузки?
Если колесо передает значительную часть нагрузки движущегося узла на гусеницу, это необходимо включить в обсуждение проекта.
4. Соответствует ли профиль трассе?
Специальная канавка, фланец или изогнутый профиль предполагают, что колесо и беговую поверхность следует рассматривать как один интерфейс.
5. Является ли компонент частью таможенного механизма?
Если существующая машина имеет специальный вал, кронштейн, ограниченную зону установки или необычный профиль гусеницы, стандартное описание в каталоге может не рассказать всей истории.
Что должно быть включено в роликовый запрос?
При выборе направляющего или опорного катка для промышленного оборудования краткое описание области применения гораздо полезнее, чем просто название продукта.
Поставщику или команде инженеров обычно необходимо понимать несколько частей механизма.
| Информация | Почему это помогает |
|---|---|
| Применение машины | Показывает фактическую роль компонента |
| Беговая поверхность | Определяет соотношение колеса и гусеницы |
| Профиль колеса | Помогает установить геометрию контакта |
| Способ крепления | Показывает, как компонент подключается к машине. |
| Направление нагрузки | Помогает понять передачу силы |
| Схема движения | Показывает, как работает ролик. |
| Материальная среда | Поддерживает выбор материала |
| Доступное пространство | Помогает избежать помех во время установки |
| Существующий образец | Полезно при разработке замены |
| Рисунок или фотография | Облегчает понимание сборки |
Существующий образец может быть особенно полезен, когда машина уже находится в производстве.
Даже если оригинальный компонент изношен, его монтажное расположение и профиль контактов могут дать полезную информацию.
Может ли один каток работать как направляющее колесо, так и опорный каток?
Да, в зависимости от конструкции машины.
Условия не являются взаимоисключающими.
Ролик может направлять движущийся узел, одновременно неся часть его нагрузки. В другой конструкции колесо может следовать по колеи и главным образом обеспечивать позиционирование.
Это совпадение является одной из причин, по которой терминология может сбивать с толку при покупке компонентов.
Для специального оборудования часто лучше описать функцию напрямую.
Например:
«Ролик следует по рельсам и поддерживает каретку».
Или:
«Колесо удерживает панель на одном уровне с боковой направляющей».
Такое описание дает команде инженеров гораздо больше полезной информации, чем просто слова: «Мне нужно направляющее колесо».
Когда индивидуализация становится частью решения
Не каждая машина может использовать стандартное колесо.
Проблема может быть не в самом колесе. Это может быть комбинация колеса, подшипника, вала, кронштейна, гусеницы и доступного пространства.
Использование специального ролика можно рассмотреть, если оборудование имеет:
- Нестандартный беговой профиль
- Специальный паз или фланец
- Ограниченное пространство для установки
- Особое расположение вала
- Особое положение подшипника
- Особые требования к материалам
- Комбинация функций направления и поддержки нагрузки.
Кастомизация не обязательно означает перепроектирование всего механизма.
Иногда изменение ограничивается профилем колеса. В другом проекте может потребоваться изменение подшипникового узла или монтажного соединения.
Отправной точкой всегда должна быть машина.
Лучший способ сравнить два
Если вы сравниваете направляющие колеса и опорные катки для нового проекта, попробуйте описать их с точки зрения функции, а не категории.
| Вопрос | Что узнать |
|---|---|
| Что движется? | Панель, каретка, ремень, кабель, материал или другая сборка |
| Что остается фиксированным? | Рельс, рама, профиль, направляющая или направляющая |
| Где происходит контакт? | Верхняя, нижняя, боковая, канавка или несколько поверхностей |
| Чем управляет колесо? | Направление, выравнивание, нагрузка или их комбинация |
| Как он монтируется? | Вал, шпилька, кронштейн, корпус или встроенная конструкция |
| Что происходит во время движения? | Прямой ход, реверс, повороты, вибрация или изменение нагрузки |
Как только эти ответы станут ясными, станет намного проще понять разницу между направляющим колесом и опорным катком.
Часто задаваемые вопросы
Направляющие колеса и опорные ролики — это одно и то же?
Не всегда. Оба являются подвижными компонентами, но их функции могут различаться. Направляющее колесо может в основном контролировать выравнивание, в то время как опорный каток часто следует по заданной колее, а также может передавать часть рабочей нагрузки.
Может ли направляющее колесо выдерживать нагрузку?
Да. Направляющее колесо может выдерживать некоторую нагрузку в зависимости от конструкции машины. Однако его фактическая функция нагрузки должна быть подтверждена на основе всего механизма, а не предполагаться из названия.
Влияет ли форма гусеницы на выбор катка?
Да. Колея определяет, как колесо контактирует с машиной. Плоские, рифленые, изогнутые, фланцевые и закрытые рабочие поверхности могут потребовать разных профилей колес и способов крепления.
Почему подшипник имеет значение?
Подшипник поддерживает вращение колеса вокруг точки крепления. Его посадка, положение и взаимосвязь с валом и колесом могут повлиять на работу всего узла.
Можно ли использовать специальное направляющее колесо в качестве опорного катка?
Может, в зависимости от конструкции и условий работы. Если компоненту необходимо направлять движение, а также нести или передавать нагрузку по рельсам, эти функции следует рассматривать вместе во время разработки.
Разница между направляющим колесом и опорным катком не всегда очевидна снаружи. Оба могут использовать одинаковые корпуса колес, подшипники, валы и материалы.
Более четкое различие происходит из-за работы, которую выполняет каждый компонент.
Направляющее колесо обычно предназначено для обеспечения контроля и выравнивания движения. Опорный каток обычно проектируется с учетом определенной траектории движения и может также поддерживать или передавать нагрузку через эту гусеницу.
Но настоящие машины не всегда такие аккуратные. Один валик может выполнять сразу несколько функций.
Для проектировщиков оборудования и групп закупщиков практический подход заключается в описании полной рабочей ситуации. Осмотрите гусеницу, контактную поверхность, направление движения, нагрузку, монтажную конструкцию, расположение подшипников, доступное пространство и рабочую среду.
Как только эти детали понятны, название продукта становится менее важным. Затем ролик можно спроектировать с учетом того, что на самом деле нужно машине.
