Откройте раздвижную дверь, сделанную в последние годы, и есть большая вероятность, что колесо внутри отлито из пластика, а не из обработанного металла. Это не маркетинговая тенденция, замаскированная под инновацию — она отражает подлинный сдвиг в том, что литье под давлением может предложить по сравнению с традиционным изготовлением металла для этой конкретной детали.
Разница в производстве: удаление материала и его формование
Два принципиально разных процесса
Металлические ролики обычно производятся путем механической обработки — резки, токарной обработки или штамповки колеса из цельной металлической заготовки. Ролики, отлитые под давлением, производятся путем формирования расплавленной смолы внутри полости точной пресс-формы, имеющей форму, точно соответствующую готовой детали.
- Механическая обработка является субтрактивной: материал удаляется шаг за шагом, пока не сохранится окончательная форма.
- Формование носит формирующий характер: окончательная форма создается непосредственно за один цикл из сырой смолы.
Почему это различие важно в масштабе производства
- Время обработки зависит от количества деталей — для каждой детали требуется свой собственный цикл резки.
- Время цикла формования обычно измеряется в секундах после того, как форма существует, и в значительной степени не зависит от сложности конструкции.
- Износ инструмента при механической обработке постепенно приводит к изменению размеров в течение длительного производственного цикла, в то время как стабильная форма позволяет производить детали с одинаковыми размерами от первой единицы до последней.
Что это значит для оптовых покупателей
Для некоторых нестандартных деталей эта разница не имеет большого значения. Для объемов заказов, типичных для фурнитуры для раздвижных дверей и окон (часто исчисляемых тысячами единиц), совокупная разница во времени и постоянстве становится реальным фактором стоимости, времени выполнения заказа и контроля качества.
Геометрия канавок и фланцев: встроена в форму, а не добавляется впоследствии
Почему форма канавок является наиболее важной характеристикой ролика
A ролик раздвижной двери нужна канавка — обычно U-образная или V-образная, — которая правильно садится на направляющую. Профиль канавки определяет:
- Как колесо движется
- Насколько равномерно распределяется нагрузка
- Насколько велик боковой люфт во время работы?
Обработка канавки против формования канавки
В металлообработке канавка представляет собой отдельный этап обработки, выполняемый после формирования базовой формы колеса, что увеличивает время и затраты по мере того, как профиль становится более детализированным.
При литье под давлением геометрия канавок проектируется непосредственно в полости формы. Круг выходит уже правильной формы, без дополнительной резки.
Роль фланца
Многие ролики имеют фланец — приподнятую кромку на одной или обеих сторонах колеса, — который обеспечивает дополнительную боковую направляющую и помогает предотвратить соскальзывание колеса с рельса вбок.
- Фланцевые конструкции обеспечивают большую устойчивость на путях с риском боковой нагрузки или небольшим перекосом.
- Конструкция с канавками обеспечивает меньшее трение качения на прямых и ухоженных гусеницах.
Профили как с фланцами, так и с канавками легко изготовить с помощью пресс-формы без дополнительной сложной обработки, которая обычно требуется для металлического колеса с фланцем.
Пользовательские профили без пользовательских настроек обработки
Если существует форма для конкретного профиля канавки или фланца, изготовление такой формы не требует существенных затрат по сравнению с более простой конструкцией.
Во многом именно поэтому специальные профили канавок, соответствующие определенному диаметру или углу рельса, стали более доступными для OEM-покупателей, чем при модели производства, основанной исключительно на механической обработке.
Здесь стоит быть точным: новая форма по-прежнему требует предварительного проектирования и инвестиций в оснастку. Что меняется, так это постоянные затраты на производство этой индивидуальной формы после появления инструментов — это становится частью стандартного цикла формования, а не специализированной операцией, повторяемой для каждой партии.
Поведение материала: совершенно другой набор компромиссов
Что предлагает металл и где он ограничен
Металлические ролики обладают высокой прочностью и хорошо подходят для очень тяжелых нагрузок. Их основным ограничением является то, что производительность во многом зависит от выбранной марки металла: твердость, коррозионная стойкость и вес зависят друг от друга, а не регулируются независимо.
Что предлагают вместо этого инженерные пластмассы
Ролики, отлитые под давлением, обычно изготавливаются из ПОМ (ацеталя) или армированного нейлона, материалов с хорошо задокументированными свойствами в области производства пластмасс.
| Требование к проектированию | Как реагирует материал |
|---|---|
| Коррозионная стойкость во влажных или прибрежных условиях. | Конструкционные пластмассы не подвержены коррозии, поэтому удаление металла, находящегося в состоянии отказа, в противном случае можно осуществить с помощью покрытия или гальванического покрытия. |
| Работа с низким коэффициентом трения | ПОМ имеет естественно низкое поверхностное трение, что снижает долгосрочную зависимость от смазки. |
| Подавление вибрации и шума | Пластмассы обычно передают вибрацию менее непосредственно, чем жесткий контакт металл-металл. |
| Повышенная жесткость без увеличения веса | Армированный нейлон (стекловолокно) повышает устойчивость к нагрузкам, не уступая по весу стали. |
Важное предостережение
Ни одно из этих свойств не делает пластик «лучше» металла. Они представляют собой другой набор компромиссов. Правильный выбор зависит от соответствия материала фактической нагрузке, окружающей среде и рабочему циклу конкретного применения, а не от выбора одного материала по умолчанию по привычке.
Подшипник или отсутствие подшипника: проектное решение, а не материальный стандарт
Распространенное заблуждение
Легко предположить, что «пластиковый ролик» автоматически означает «без подшипника внутри», но на практике вопрос о том, будет ли в ролике использоваться подшипник качения, является отдельным инженерным решением от выбора материала.
Когда цельное литое колесо имеет смысл
- Более легкие двери, такие как шкафы, чуланы и небольшие внутренние перегородки.
- Умеренное количество ежедневных циклов, а не постоянное интенсивное использование.
- Приоритеты по сокращению количества деталей и сложности сборки
Когда подшипник по-прежнему является правильным решением
- Более тяжелые двери, например, наружные раздвижные стеклянные панели.
- Коммерческие приложения с высоким циклом и высоким трафиком
- Ситуации, когда снижение трения качения при длительной нагрузке является функциональным требованием, а не бонусом.
Почему это различие важно для покупателей
Отношение к выбору «подшипник или отсутствие подшипника» как решение о нагрузке и цикле, а не сокращении затрат – это то, что отличает правильно подобранный формованный ролик от плохо подобранного.
Колесо без подшипника, правильно используемое в легких условиях эксплуатации, работает надежно. То же колесо, которое используется на тяжелой двери с большим циклом движения, скорее всего, будет работать хуже, независимо от того, насколько хорошо оно было отлито.
Качество поверхности и качество пресс-формы: детали, которые легко не заметить
Почему однородность поверхности так же важна, как и форма
Даже ролик правильной формы может создавать шум, вибрацию или преждевременный износ, если качество контактной поверхности неоднородно. При литье под давлением качество поверхности во многом определяется качеством формы и контролем процесса, а не зависит от износа инструмента, как это происходит при механической обработке.
Что следует проверить при оценке формованного образца
- Видимые полосы или швы, которые могут указывать на старение или плохой уход за формой.
- Однородная текстура по всей контактной поверхности колеса, без шероховатостей и ямок.
- Согласованность размеров нескольких образцов из одной партии, а не только одного «главного» образца.
Распространенные мифы, которые стоит исправить
Миф: пластиковые ролики — всего лишь более дешевая замена металлическим.
Выбор материала влияет на коррозионную стойкость, шумовые характеристики и характеристики трения. Это решение, связанное с производительностью, а не просто сокращение затрат.
Хорошо подобранный формованный ролик может превзойти плохо подобранный металлический ролик в правильном применении.
Миф: Ролик без подшипника автоматически снижает качество
Цельнолитое колесо без подшипника — это осознанный выбор конструкции, подходящий для более легких условий эксплуатации с меньшим циклом, а не понижение версии.
Использование его за пределами заданного диапазона вызывает проблемы с производительностью, а не отсутствие самого подшипника.
Миф: Нестандартные профили канавок всегда означают высокие минимальные заказы
После того как пресс-форма уже создана, изготовление канавки или фланца определенной формы не требует дополнительных затрат.
Первоначальные инвестиции в инструменты являются реальным соображением, и они более разумно масштабируются по сравнению с типичными объемами оптовых заказов B2B, чем предполагает большинство людей.
Где металл все еще имеет смысл
Сбалансированный взгляд должен признать, где механические или металлические ролики остаются лучшим выбором.
- Применение при очень высоких нагрузках, например, тяжелые промышленные двери и ворота, где прочность сырья является основным требованием.
- Экстремальные температуры, выходящие за пределы практического рабочего диапазона стандартных инженерных смол.
- Очень небольшие объемы заказных партий, когда инвестиции в оснастку для пресс-форм не оправданы при небольшом объеме производства.
Сравнение заключается не в том, что какой-то один материал является универсальным, а в том, чтобы согласовать производственный подход с фактической нагрузкой, окружающей средой и объемом заказа.

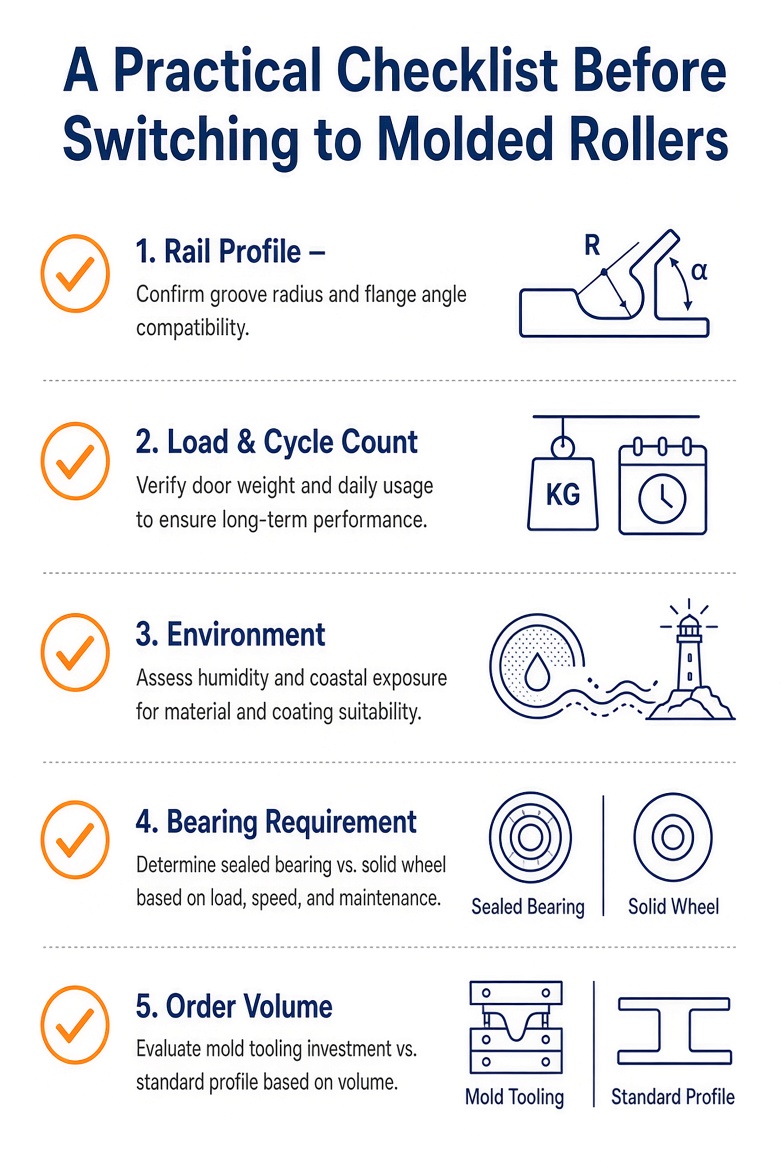

Практический контрольный список перед переходом на формованные ролики
Прежде чем выбрать литой валик или перейти на него, необходимо убедиться в следующем:
Часто задаваемые вопросы
Являются ли ролики, отлитые под давлением, менее долговечными, чем металлические?
Не по своей сути.
Долговечность зависит от соответствия выбора смолы, толщины стенок и конструкции фактическим требованиям нагрузки и цикла. Хорошо подобранный формованный ролик может прослужить дольше плохо подобранного металлического ролика во многих жилых и легких коммерческих целях.
Могут ли литые ролики работать на открытом воздухе и в прибрежных условиях?
В целом да.
В этом конкретном отношении они обычно работают лучше, чем металл без покрытия, поскольку конструкционные пластмассы не подвергаются коррозии так, как необработанная сталь.
Дорого ли получить индивидуальный профиль канавки с помощью литья под давлением?
Первоначальные затраты на пресс-форму являются реальным фактором, но как только пресс-форма появится, затраты на изготовление индивидуального профиля будут почти такими же, как и на изготовление стандартного профиля.
Разница в стоимости проявляется в основном при небольших объемах заказов, а не при типичных оптовых партиях.
Все ли литые ролики не имеют подшипника?
Нет.
Многие до сих пор используют запрессованный подшипник для применений с более частыми циклами или более тяжелыми нагрузками.
Конструкция без подшипников — это особый выбор, подходящий для использования в легких условиях эксплуатации, а не универсальная особенность формованных роликов.
Практический вывод
Переход к роликам, полученным литьем под давлением, в производстве раздвижных дверей обусловлен несколькими хорошо известными факторами: формование детали непосредственно до ее окончательной формы, а не разрезание ее, создание геометрии канавок и фланцев в самой форме, а также использование преимуществ подлинной устойчивости конструкционных пластиков к коррозии и более низкого базового трения.
Все это не делает литые ролики универсальной заменой металлическим. При очень высоких нагрузках или экстремальных условиях металл по-прежнему имеет явное преимущество.
Однако в большинстве случаев применения в раздвижных дверях жилых и легких коммерческих помещений соответствие смолы, конструкции канавок и выбора подшипников фактическим требованиям к рельсам и нагрузке является тем, что определяет, будет ли формованный ролик работать так, как он должен.
