Наружные навесы состоят из большего количества движущихся частей, чем думает большинство людей. За каждым плавным выкатыванием и втягиванием стоит небольшой, но важный компонент: роликовый подшипник. Понимание того, как устанавливаются эти подшипники и почему этот процесс важен, помогает монтажникам, дистрибьюторам и менеджерам предприятий избежать преждевременного износа, шума и ненужных работ по обслуживанию.
Почему роликовые подшипники важны в тентовых системах

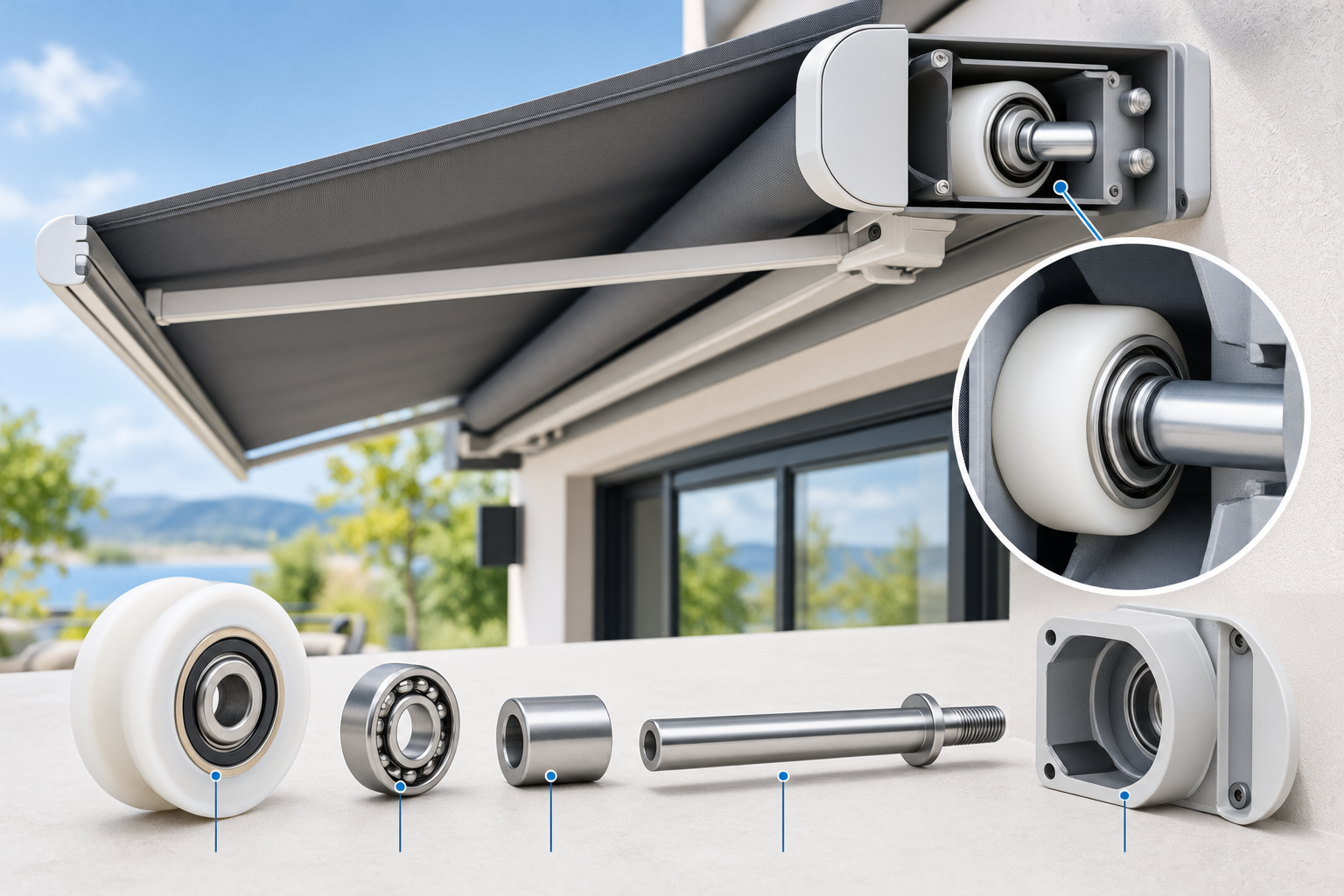

Роликовый подшипник расположен внутри или рядом с роликовой трубкой, шкивом или шарниром маркизы, что позволяет вращающимся частям перемещаться с меньшим трением о неподвижные части. Без правильно установленного подшипника тканевый валик может заедать, кривошипный механизм может казаться жестким, а моторизованным системам может потребоваться больше усилий для преодоления сопротивления.
В выдвижных навесах, навесах на крыше и теневых конструкциях в виде перголы подшипники обычно появляются в трех местах:
- Внутри торцевых крышек роликовых трубок, поддерживающих вращающийся вал
- В точках шкивов, где тросы или ремни направляют ткань.
- Внутри шарнирно-сочлененных рычагов на складных конструкциях маркиз.
В каждом месте предъявляются несколько разные требования к нагрузке и вращению, поэтому выбор подшипников и метод установки варьируются от одного компонента к другому. Подшипник, который хорошо работает при медленном, непрерывном вращении, может не работать так же в шарнире, который неоднократно меняет направление в течение дня.
Распространенные типы подшипников, используемые в оборудовании для навесов
Перед началом установки полезно узнать, какой тип подшипника используется в сборке. В таблице ниже приведены общие категории продуктов для наружного затенения.
| Тип подшипника | Типичное расположение | Общая характеристика |
|---|---|---|
| Радиальный шарикоподшипник | Конец роликовой трубки, шкивное колесо | Выдерживает радиальную нагрузку и обычно используется с вращающимися валами. |
| Шкив с пластиковым подшипником | Направляющие для троса или ремня | Легкий вес и помогает уменьшить контакт металла с металлом. |
| F-образный подшипниковый шкив | Компактные корпуса шкивов | Подходит для узких брекетов |
| Шкив подшипника с V-образной канавкой | Гусеничные системы | Помогает удерживать трос или ремень в правильном положении во время путешествия. |
Эти категории не являются исчерпывающими. Производители часто адаптируют корпуса подшипников в соответствии с геометрией кронштейна конкретной модели маркизы, а некоторые конструкции сочетают два или три типа подшипников в одном механизме.
Пошаговый процесс установки
Установка роликового подшипника не является сложной задачей, если понять последовательность действий, но пропуск этапов является распространенной причиной раннего возникновения проблем с подшипниками. Вот общая схема, которой обычно следуют специалисты по аппаратному обеспечению и установщики навесов.
1. Подтвердите размеры вала и корпуса.
Перед установкой подшипника измерьте диаметр вала и отверстие корпуса. Слишком ослабленный подшипник может перемещаться внутри корпуса под нагрузкой, а слишком тугой может повредить корпус во время вставки. Этот шаг особенно важен при замене старого маркизного ролика, поскольку условия содержания могут незначительно меняться с возрастом, воздействием погодных условий или неоднократной разборкой во время прошлого ремонта.
2. Очистите поверхности корпуса и вала.
Пыль, старая смазка и мусор, оставшиеся внутри трубки или кронштейна, могут помешать подшипнику сесть ровно. Для основной чистки обычно достаточно сухой ткани или мягкой щетки; агрессивные растворители могут оказаться непригодными для некоторых пластиковых корпусов. Потратив на это несколько дополнительных минут, вы сможете в дальнейшем избежать проблем с выравниванием и посадкой.
3. Расположите подшипник ровно.
Подшипник следует вдавливать равномерно, а не вставлять под углом. Неравномерное давление в дальнейшем может привести к шуму подшипников и неравномерному вращению. Некоторые установщики используют плоский брусок и легкое, равномерное давление, а не прямой контакт молотка, проверяя выравнивание более чем с одной стороны, прежде чем применять дополнительную силу.
4. Закрепите фиксирующие зажимы или торцевые крышки.
После установки подшипник обычно удерживается на месте с помощью стопорного зажима, стопорного кольца или торцевой крышки, в зависимости от конструкции маркизы. Этот шаг помогает контролировать осевое положение подшипника, чтобы он не смещался во время вращения. Отсутствующий или слабо установленный фиксирующий компонент со временем может привести к смещению подшипника из заданного положения.
5. Тестовое вращение перед полной сборкой.
Прежде чем закрывать корпус или повторно прикреплять ткань, прокрутите вал вручную. Он должен вращаться без скрежетания, заедания или необычного сопротивления. Любые неровности на этом этапе легче исправить до того, как будет собрана остальная часть маркизы, поскольку для последующего доступа к подшипнику может потребоваться демонтаж нескольких других компонентов.
6. Подсоедините ткань или механизм рычага.
Только после проверки плавности вращения следует повторно прикрепить тканевый валик, трос или складной рычаг. Этот порядок помогает техническим специалистам не принимать проблемы натяжения ткани или механического выравнивания за сопротивление подшипников, что в противном случае может привести к ненужной замене деталей.
Инструменты, обычно используемые во время установки
Типичная установка подшипников не требует специального промышленного оборудования, но несколько основных инструментов могут сделать процесс более предсказуемым:
- Съемник подшипников или инструмент для снятия старых подшипников без повреждения корпуса.
- Молоток с мягкой головкой для приложения контролируемого давления посадки.
- Штангенциркули для подтверждения измерений вала и отверстия.
- Щипцы для стопорных колец, для корпусов со стопорным кольцом
- Легкая машинная смазка, если она соответствует подшипнику и месту применения.
Использование правильного инструмента для снятия часто более важно, чем инструмент, используемый для установки, поскольку выдавливание старого подшипника подручными инструментами может повредить окружающий кронштейн. Во многих случаях поврежденный кронштейн требует больше ремонтных работ, чем замена самого подшипника.
Распространенные ошибки при установке и как они проявляются позже
Ошибки при установке не всегда вызывают немедленные проблемы. Некоторые из них могут появиться через несколько недель или месяцев в виде шума, сопротивления или неравномерного качения. В таблице ниже представлены несколько закономерностей, на которые стоит обратить внимание.
| Ошибка | Запоздалый симптом |
|---|---|
| Подшипник установлен под углом | Скрежет или неравномерный шум во время вращения |
| Неправильный размер подшипника для корпуса. | Свободное движение, дребезжание или чрезмерный люфт |
| Пропущен этап очистки | Грязное движение и ускоренный износ |
| Отсутствует фиксатор | Подшипник постепенно выдвигается из корпуса |
| Перетянутый кронштейн | Повышенное сопротивление вращению |
Распознавание этих закономерностей помогает установщикам отследить проблему обслуживания до ее источника, а не заменять детали без необходимости. В некоторых случаях полная замена подшипников не требуется; решение может просто включать правильную установку существующего подшипника.
Признаки того, что подшипник может нуждаться в замене
Не каждый необычный звук или небольшое сопротивление означают, что подшипник вышел из строя, но на несколько признаков стоит обратить более пристальное внимание:
- Вращающееся движение, которое кажется слегка неравномерным, как будто трубка не вращается вокруг постоянной оси.
- Слабый скрежет или щелкающий звук, который появляется только в определенных точках во время выдвижения или втягивания.
- Видимый люфт при осторожной проверке трубки ролика или шарнира руки рукой, не прилагая чрезмерных усилий через ткань.
- Маркиза с электроприводом, для начала движения которой требуется больше усилий, чем обычно, даже до полного выдвижения.
Ни один из этих признаков автоматически не подтверждает неисправность подшипника. Однако их раннее выявление может облегчить определение того, связана ли проблема с подшипником, монтажной конструкцией, выравниванием или другой частью механизма.
Рекомендации по техническому обслуживанию после установки
После правильной установки подшипника дальнейшее техническое обслуживание, как правило, не вызывает затруднений, но некоторые правила помогут поддерживать стабильную работу:
- Периодически проверяйте отсутствие скопления пыли возле концов роликовой трубки, особенно на открытом воздухе с воздействием пыльцы или песка.
- Прислушивайтесь к изменениям звука вращения при регулярном использовании; заметный переход от тихого качения к слабому гудению или грубому звуку может указывать на развивающийся износ.
- Избегайте чрезмерной смазки, поскольку избыток смазки может притягивать мусор, который может попасть в кольцо подшипника.
- Периодически проверяйте удерживающие зажимы, особенно до и после периодов воздействия сильного ветра, когда руки и суставы могут испытывать повторяющиеся движения.
- Протирайте открытый металлический корпус после сильного дождя, поскольку попавшая влага может способствовать коррозии вокруг седла подшипника.
Для коммерческих установок с частыми ежедневными циклами работы краткая визуальная и эксплуатационная проверка каждые несколько месяцев может стать практической привычкой по техническому обслуживанию, а не дожидаться появления заметной неисправности в работе.
Климатические и сезонные факторы, которые стоит учитывать
Наружные маркизы подвергаются более широкому диапазону условий, чем большинство механических компонентов внутри помещений, и это может повлиять на поведение подшипников с течением времени. Во влажном или прибрежном климате воздействие влаги может потребовать более частой проверки, поскольку соленый воздух и конденсат могут способствовать постепенной коррозии вокруг открытых металлических компонентов. В более сухом и пыльном климате накопление частиц может стать более актуальной проблемой, поэтому интервалы очистки становятся важными.
Изменения температуры также могут повлиять на взаимоотношения между компонентами. Подшипник, который садится ровно во время установки, может находиться в несколько иных условиях, поскольку окружающие материалы расширяются или сжимаются из-за сезонных изменений температуры. Это одна из причин, по которой установщики могут перепроверять вращение во время планового технического обслуживания, вместо того, чтобы предполагать, что первоначальная посадка останется неизменной при каждом рабочем режиме.
Подбор подшипников к конструкции маркизы
Не в каждой маркизе используется одинаковая конфигурация подшипников, и соответствие подшипникового узла механической конструкции имеет такое же важное значение, как и сама техника установки.
В выдвижных тканевых навесах обычно используются подшипники на концах трубок, которые поддерживают непрерывное вращение. Системы со складными рычагами больше зависят от шарнирных подшипников в суставах рычагов, которые испытывают повторяющиеся движения вперед и назад, а не непрерывное вращение. В навесах с направляющими или перголами могут использоваться подшипники в виде шкивов, которые помогают удерживать трос или ремень вдоль фиксированного пути.
Это различие имеет значение, поскольку подшипник, спроектированный с учетом одной схемы движения, может не подойти для другого применения. Поставщики, работающие с оборудованием для маркиз, обычно при обсуждении заменяемых компонентов учитывают расположение подшипника, геометрию корпуса, схему движения, расположение вала и ожидаемые условия эксплуатации.
Ключевые выводы
- Перед установкой нового подшипника проверьте размеры вала и корпуса.
- Перед установкой подшипника очистите поверхности корпуса и вала.
- Установите подшипник ровно и равномерно приложите давление.
- Перед завершением сборки проверьте стопорные зажимы, стопорные кольца или торцевые крышки.
- Проверьте вращение перед повторным подсоединением ткани или механизма рычага.
- Используйте подходящие инструменты для снятия и установки, чтобы не повредить корпус.
- При выборе конфигурации подшипников учитывайте характер движения маркизы.
- Регулярный осмотр может помочь выявить необычный шум, сопротивление, люфт или проблемы с выравниванием, прежде чем они перерастут в более серьезные проблемы с обслуживанием.
Установка роликовых подшипников в компонентах наружной маркизы — это процесс, основанный на тщательном измерении, чистых поверхностях, равномерном давлении посадки и правильном креплении. Ни один из этих этапов сам по себе не является сложным, однако пропуск любого из них может повлиять на работу подшипников и рабочее состояние окружающего механизма маркизы.
Независимо от того, работаете ли вы с одним жилым выдвижным навесом или обслуживаете группу коммерческих объектов, соблюдение последовательной последовательности установки может облегчить проверку и обслуживание. Тот же принцип применяется при поиске запасных подшипников или узлов шкивов: понимание конструкции корпуса, расположения вала, схемы движения и окружающей конструкции дает более четкую основу для выбора подходящего компонента.
Для монтажников, которые ищут запасные подшипники или узлы шкивов, работа с поставщиком, знакомым с конструкциями корпусов для маркиз, может сделать процесс установки более предсказуемым, поскольку геометрия кронштейнов и расположение подшипников могут различаться в зависимости от системы маркиз. Пристальное внимание во время установки в сочетании с разумными сезонными проверками может помочь обеспечить бесперебойную работу механизма при повседневном использовании.
