Какие размеры роликов маркизы важны для правильной установки системы

При замене или разработке маркизного ролика необходимо знать, какие размеры маркизного ролика важны для правильной установки системы? является важной частью процесса. Ролик может выглядеть как небольшой и простой компонент, но его размеры влияют на то, как он сидит внутри узла, контактирует с направляющей, соединяется с валом и перемещается во время работы. Поэтому выбор только по внешнему виду может создать проблемы при установке.

Для выдвижных навесов, систем навесов для террас, навесов для автофургонов, складных конструкций и подобных механизмов ролик следует рассматривать как часть полной сборки. Диаметр, ширина, диаметр отверстия, положение оси, профиль и доступное пространство для установки — все это говорит о разной части истории.

Цель не состоит в том, чтобы собрать все возможные измерения. Цель состоит в том, чтобы определить размеры, которые на самом деле влияют на посадку и движение.

Почему размеры роликов необходимо учитывать вместе

Ролик не работает сам по себе. Обычно он работает с валом, кронштейном, подшипником или втулкой, направляющей, направляющей, рамой или другим движущимся компонентом.

Изменение одного размера может повлиять на другую часть сборки.

Например, другой диаметр колеса может изменить положение подвижной конструкции относительно направляющей. Более широкое колесо может мешать соседнему кронштейну. Другое отверстие может помешать правильной установке существующего вала. Даже если внешняя форма кажется похожей, общая установка может отличаться.

Вот почему замену не следует выбирать только на основе одного измерения.

Полезный способ подумать об этом процессе:

Размер ролика → монтажное положение → контакт с направляющей → перемещение узла

Если одна часть этой цепи не совпадает, ролик может работать не так, как задумано.

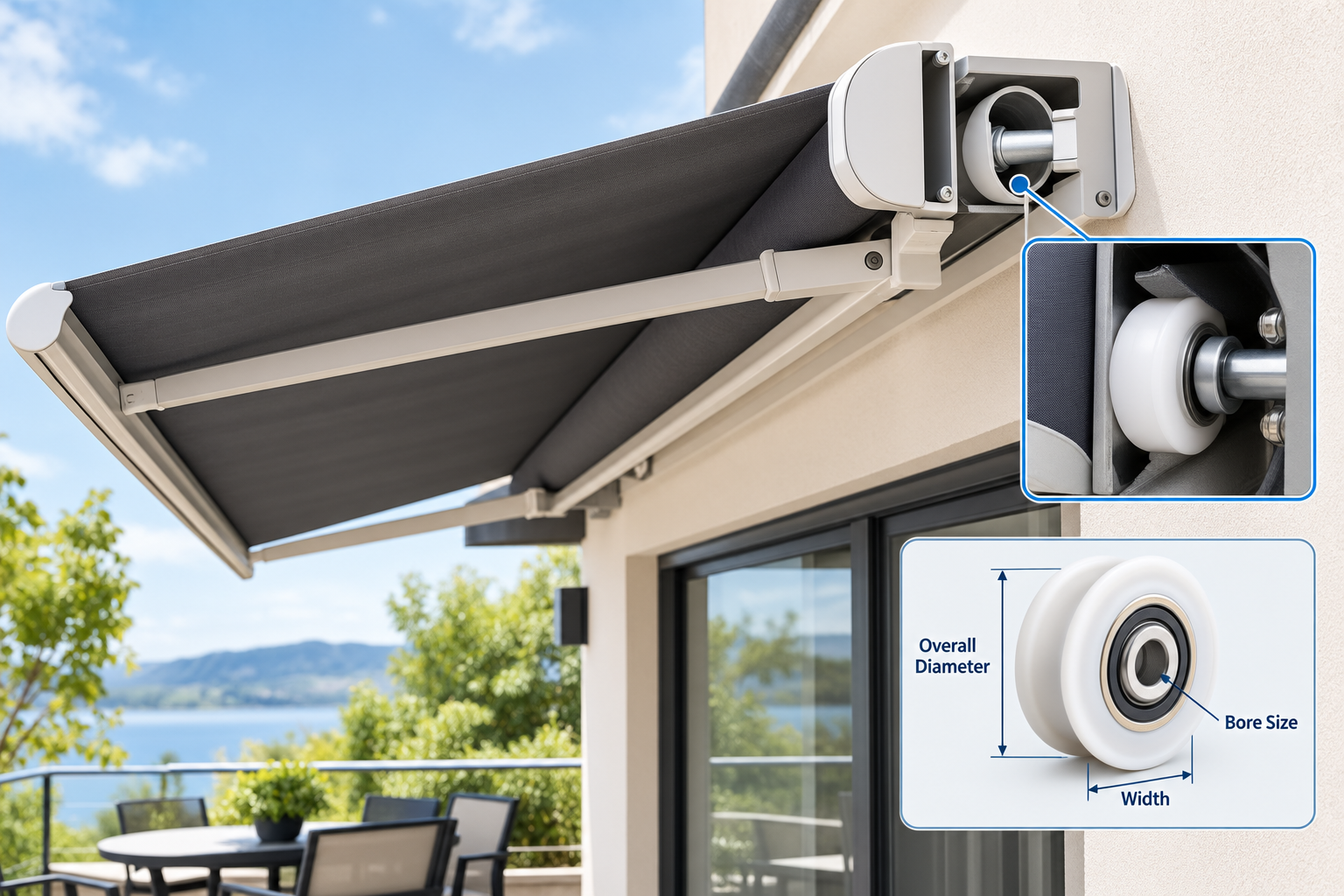

Какие размеры навесных роликов следует проверить?

При выборе существующего ролика или подготовке новой конструкции стоит учитывать несколько размеров.

Не каждый проект требует всех этих измерений. Соответствующие моменты зависят от того, как используется валик.

Внешний диаметр влияет на положение при движении

Внешний диаметр часто является одним из первых измерений, которые люди измеряют, но его значение выходит за рамки простого описания размера колеса.

Он может определить, где находится ролик относительно гусеницы или направляющей. Если диаметр замены заметно отличается, подвижная секция может оказаться выше или ниже, чем предполагалось.

Это изменение может повлиять на зазор между соседними частями. Это также может изменить положение рамы, каретки или поддерживающего компонента.

По этой причине диаметр следует рассматривать вместе с окружающей структурой, а не рассматривать как изолированное число.

Ширина определяет больше, чем площадь контакта

Ширина колеса — еще один полезный параметр.

Катку необходимо достаточно места, чтобы правильно сидеть на рабочей поверхности, но ему также необходим достаточный боковой зазор. Если колесо слишком широкое для доступного пространства, оно может тереться о кронштейн или направляющую стенку. Если он уже исходной конструкции, положение его контакта может измениться.

Таким образом, правильная ширина зависит от физического пространства вокруг колеса.

При измерении существующей детали проверьте как само колесо, так и зазор между колесом и соседними компонентами.

Как диаметр отверстия влияет на совместимость?

Отверстие — это отверстие в центре ролика. Это напрямую связано с валом, осью, штифтом или подшипниковым узлом, используемым в сборке.

Запасное колесо может иметь соответствующий внешний диаметр, но все равно не подойти, поскольку центральное соединение отличается.

Поэтому отверстие следует проверять вместе с:

• Тип вала или оси
• Подшипниковое устройство
• Строительство хаба
• Метод удержания
• Доступный боковой зазор
• Положение колеса внутри кронштейна

В некоторых конструкциях колесо вращается вокруг вала. В других подшипник встроен в колесо. Таким образом, одни и те же внешние размеры могут описывать компоненты с различной внутренней структурой.

Это одна из причин, по которой фотография установленного ролика может оказаться полезной при запросе на замену.

Имеет ли профиль колеса такое же значение, как и размер?

Во многих приложениях да.

Ролик – это не просто круглый предмет. Его рабочая поверхность может быть плоской, рифленой, изогнутой, фланцевой или иметь форму, соответствующую конкретной направляющей.

Профиль определяет место контакта колеса.

Рассмотрим простой пример. Ролик, предназначенный для движения по плоской поверхности, имеет другое контактное взаимодействие, чем тот, который предназначен для нахождения внутри канавки. Два колеса могут иметь одинаковый внешний диаметр, но при этом иметь разное механическое устройство.

Подберите беговую поверхность, а не только колесо

При проверке существующего ролика маркизы осмотрите область, где фактически работает колесо.

Ищите:

• Плоские контактные поверхности
• Канавки или каналы
• Приподнятые направляющие края
• Боковые фланцы
• Изогнутые ходовые секции
• Закрытые направляющие помещения
• Признаки неравномерного контакта

Состояние трассы также может предоставить полезную информацию. Следы износа могут указывать на то место, где ролик обычно контактирует с окружающей конструкцией.

Это может быть особенно полезно, когда оригинальная деталь изношена и ее профиль уже трудно идентифицировать.

А как насчет общего места для установки?

Валик может иметь правильные базовые размеры и при этом оказаться непригодным, если вокруг него недостаточно места.

Эту деталь легко упустить из виду во время работ по замене.

Измерьте пространство вокруг компонента, а не только сам компонент. Проверьте расстояние между колесом и кронштейном, близлежащими элементами рамы, направляющими поверхностями, креплениями и другими движущимися частями.

Полезная проверка должна ответить на несколько практических вопросов:

1. Может ли ролик войти в монтажное положение?
2. Может ли он вращаться, не касаясь соседних частей?
3. Колесо остается на одной линии с направляющей?
4. Достаточно ли места для вала или подшипника?
5. Можно ли установить удерживающее оборудование?
6. Проходит ли сборка полный рабочий путь?

Эти вопросы превращают простую проверку размеров в правильную оценку соответствия.

Почему положение оси может изменить всю сборку

Центр ролика не всегда расположен одинаково относительно его монтажной конструкции.

Небольшое изменение положения оси может повлиять на высоту, угол или положение окружающего компонента. Это имеет значение, когда ролик является частью каретки, рычага, кронштейна или системы управляемого перемещения.

Например, если центр колеса расположен не так, как в исходной конструкции, ролик может контактировать с направляющей в другой точке. Это может изменить способ передачи нагрузки через сборку.

Поэтому при замене нестандартного ролика измерьте соотношение между центром колеса и монтажной конструкцией, а не записывайте только диаметр колеса.

Простой порядок измерения может сэкономить время

Нет необходимости измерять все подряд.

Практической последовательности легче следовать:

Шаг 1. Сфотографируйте всю сборку

Прежде чем снимать ролик, сделайте более широкую фотографию. Это показывает, как расположен компонент.

Шаг 2. Снимите и осмотрите ролик.

После снятия осмотрите колесо, ступицу, отверстие, профиль и место крепления.

Шаг 3: Запишите основные размеры

Начните с внешнего диаметра, ширины, отверстия и общей высоты.

Шаг 4: Проверьте профиль

Внимательно осмотрите рабочую поверхность и все канавки, фланцы или изогнутые участки.

Шаг 5: Измерьте монтажное соотношение

Запишите, как колесо расположено по отношению к валу, кронштейну, направляющей и близлежащим деталям.

Шаг 6: Сравните ролик с направляющей

Руководство может раскрыть информацию, которую не может дать само колесо. По возможности фотографируйте обоих вместе.

Этот процесс создает более четкую информацию для поставщика, группы технического обслуживания или дизайнера продукта.

Что происходит, когда одно измерение немного отличается?

Не каждая разница в размерах автоматически означает, что каток не может работать. Эффект зависит от того, где возникает разница и как устроена система.

Изменение некритической внешней поверхности может иметь небольшой практический эффект. Изменение отверстия, рабочего профиля или монтажного положения может иметь гораздо более существенное значение.

Вот почему допуск на размер следует учитывать в зависимости от функции.

Для поиска замены полезно разделить измерения на три группы:

Такой подход облегчает понимание контроля и помогает избежать ненужных измерений.

Когда следует рассмотреть возможность использования специального ролика?

Стандартные компоненты могут хорошо работать, если исходная конструкция уже соответствует установленной конфигурации роликов.

Использование специального ролика может рассматриваться в том случае, если существующий компонент имеет необычный профиль, нестандартное отверстие, специальную монтажную конструкцию, ограниченное пространство для установки или конструкцию, которую трудно сопоставить с доступной заменой.

Кастомизация также может иметь смысл при разработке OEM, когда каток необходимо спроектировать с учетом определенной рамы или направляющей.

В этих проектах размеры следует рассматривать как часть полного механического чертежа, а не как отдельную спецификацию продукта.

Прежде чем подтвердить подходящую конструкцию, поставщику может потребоваться информация о направляющей, валу, монтажном кронштейне, рабочей среде и предполагаемом движении.

Для производства шкивов и роликов по индивидуальному заказу такие производители, как HUNE, могут проанализировать конструкцию и разработать компонент с учетом необходимых условий монтажа и перемещения. Ассортимент продукции HUNE включает в себя различные профили шкивов и индивидуальные решения шкивов, которые могут быть актуальны, когда стандартный компонент не соответствует существующей механической конструкции.

Как покупатели могут подготовить более точную информацию о роликах?

Четкий запрос может значительно облегчить техническую коммуникацию.

Вместо отправки только одного измерения подготовьте небольшой информационный пакет, содержащий:

• Фотографии оригинального ролика
• Фотографии полной установки
• Основные размеры
• Детали профиля колеса
• Информация о валу или оси
• Направляйте или отслеживайте фотографии
• Способ крепления
• Тип приложения
• Требование замены или новой разработки
• Ожидаемый объем закупки

Чертеж полезен, если он доступен, но вначале он не всегда необходим. Физический образец и четкие фотографии также могут помочь производителю понять компонент.

Практический контрольный список перед заказом

Прежде чем подтвердить замену ролика маркизы, ознакомьтесь со следующими моментами:

Колесо

• Внешний диаметр
• Ширина
• Профиль
• Отверстие
• Структура хаба

Монтаж

• Вал или ось
• Положение кронштейна
• Метод удержания
• Доступное место для установки

Условия эксплуатации

• Форма направляющей
• Контактная позиция
• Распродажа
• Направление движения
• Возможные изогнутые участки

Приложение

• Тип тента
• Открытое воздействие
• Частота движения
• Замена или новый дизайн

Этот чек-лист не требует сложных инженерных расчетов. Его цель — убедиться в том, что физическая взаимосвязь между роликом и остальной частью системы понятна до размещения заказа.

Ключевые выводы

• Внешний диаметр affects the roller's running position within the assembly.
• Колесо width needs to be considered together with contact area and side clearance.
• Отверстие dimensions should match the shaft, axle, pin, or bearing arrangement.
• Рабочий профиль должен соответствовать направляющей или контактной поверхности.
• Положение оси может влиять на высоту, угол и перемещение окружающих компонентов.
• Доступное место для установки should be checked before confirming a replacement.
• Фотографии ролика, монтажной конструкции и направляющей могут предоставить полезную информацию наряду с измерениями.
• Нестандартные ролики можно рассмотреть, когда необычные профили, монтажные конструкции или ограничения по пространству затрудняют соответствие стандартным компонентам.

Правильное измерение — это то, которое поддерживает всю систему

Выбор размера ролика для маркизы – это не просто вопрос поиска колеса с таким же внешним диаметром. Правильная посадка зависит от того, как несколько размеров работают вместе.

Диаметр влияет на рабочее положение. Ширина влияет на контакт и зазор. Отверстие определяет соединение вала. Профиль управляет взаимодействием с гидом. Установочные размеры определяют, сможет ли ролик правильно сидеть внутри узла.

Окружающее пространство тоже имеет значение.

По этой причине наиболее полезным подходом является сначала осмотр всего механизма, а затем определение размеров, которые контролируют установку и перемещение. Несколько правильно выбранных измерений, подкрепленных фотографиями и информацией о применении, могут обеспечить гораздо более четкую основу для поиска замены или индивидуальной разработки.

Когда ролик рассматривается как часть системы маркизы, а не как изолированное колесо, контроль размеров становится намного проще для понимания. Именно здесь тщательный выбор компонентов может помочь избежать проблем с установкой во время сборки и обслуживания.
