Как измерить ролик маркизы перед заказом замены

Замена тентовый ролик может быть простым, если исходный компонент правильно задокументирован перед его удалением. Колесо может выглядеть простым, но его размер — это лишь часть информации, необходимой для подходящей замены. Ходовой профиль, центральное отверстие, метод монтажа и взаимосвязь с направляющей могут повлиять на то, как компонент устанавливается и работает.

Прежде чем разместить заказ, уделите некоторое время осмотру имеющегося ролика и запишите важные детали. Базовый измерительный инструмент, несколько четких фотографий и простой эскиз могут предоставить полезную информацию, особенно если на оригинальной детали нет номера модели или идентификационного знака.

Главное — рассматривать ролик как часть всего узла маркизы, а не рассматривать колесо как изолированный компонент.

Ключевые выводы

• Перед заказом замены измерьте размер колеса, ширину, центральное отверстие и рабочий профиль.
• Проверьте монтажную конструкцию и доступное место для установки вместо измерения только колеса.
• Проверьте направляющую или гусеницу, поскольку износ или смещение могут повлиять на работу сменного ролика.
• Используйте четкие фотографии и простой эскиз, чтобы задокументировать необычные формы или способы монтажа.
• По возможности сохраняйте оригинальный ролик под рукой, особенно при покупке нестандартного или изготовленного по индивидуальному заказу компонента.

Почему точные измерения имеют значение

Запасное колесо может выглядеть почти идентично оригинальному, но при этом иметь некоторые отличия, влияющие на установку. Небольшие изменения в способе монтажа, профиле колеса или центральном отверстии могут помешать установке детали в существующую конструкцию должным образом.

Вот почему одного только визуального сравнения часто бывает недостаточно.

Полезная проверка должна охватывать три области:

• Колесо и его рабочая поверхность
• Способ крепления
• Направляющая или поверхность, по которой движется колесо

Вместе эти сведения дают более четкое описание существующего компонента и упрощают общение с поставщиком.

Для более старых систем маркиз эта информация может быть особенно полезна, когда нет номера детали или оригинальный компонент больше не доступен.

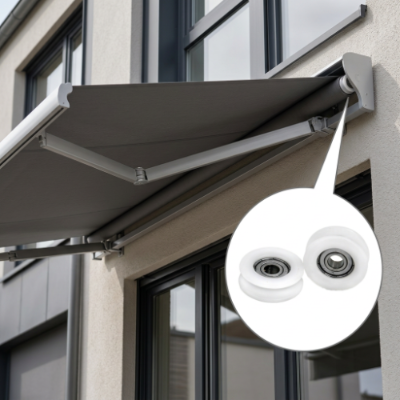

Начните с полной сборки

Прежде чем снимать ролик, проверьте, как он сидит внутри механизма тента.

Сделайте несколько фотографий, пока компонент еще установлен. Включите окружающий кронштейн, вал, направляющую, корпус или другие детали, которые помогают показать его положение.

Полезный набор фотографий может включать в себя:

• Полная сборка перед снятием
• Близкий обзор ролика
• Боковой профиль
• Передняя и задняя грани
• Точка крепления
• Путеводитель или трек
• Соседние компоненты, влияющие на доступное пространство

Эти изображения предоставляют контекст, который сами по себе измерения не всегда могут уловить.

Запишите направление установки

Некоторые колеса симметричны, а другие имеют определенную ориентацию. Фланец, канавка, подшипниковый узел или элемент крепления могут присутствовать только на одной стороне.

Перед разборкой запомните, в каком направлении обращен компонент.

Обычно фотографии достаточно. Если удаляется несколько одинаковых роликов, простая этикетка или эскиз также помогут сохранить порядок.

Измерьте размеры основного колеса

После снятия поместите компонент на чистую ровную поверхность. Измерение детали, когда она подключена к другому оборудованию, может затруднить определение правильных опорных точек.

Основные размеры колеса обычно служат отправной точкой.

Целью не является сбор всех возможных измерений. Сосредоточьтесь на размерах, которые описывают, как компонент подходит и функционирует.

Посмотрите внимательно на профиль колеса.

Внешний размер дает лишь часть картины. Форма беговой поверхности может иметь не менее важное значение.

Посмотрите на колесо сбоку и проверьте, является ли контактная поверхность плоской, закругленной, рифленой, фланцевой или имеет другую форму.

Приподнятый край или утопленная секция могут иметь особое отношение к направляющей. Эти детали может быть трудно передать, используя только измерения, поэтому полезна четкая фотография сбоку.

Отделите дизайн от износа

Старый ролик мог подвергаться повторяющимся движениям в течение длительного периода времени. Его поверхность может стать полированной, поцарапанной, сплющенной или иным образом изношенной.

Не предполагайте автоматически, что каждая видимая отметка представляет собой оригинальный дизайн.

Если доступно другое подходящее колесо, которое выглядит менее изношенным, сравните его. Различия между компонентами могут помочь показать, какие функции являются частью исходного профиля, а какие — результатом использования.

Это особенно полезно, когда беговая поверхность заметно изменилась.

Внимательно проверьте центральное отверстие

Особого внимания заслуживает центр колеса, поскольку он соединяет вращающуюся часть с остальным механизмом.

В зависимости от конструкции центр может содержать подшипник, втулку, металлическую вставку, соединение вала или другой опорный элемент.

Прежде чем записывать размеры, сначала определите, что действительно присутствует.

Проверьте:

• Центр представляет собой простое отверстие
• Внутри установлен подшипник.
• Втулка присутствует
• Вал проходит через деталь
• Вал вращается вместе с колесом
• Колесо вращается вокруг неподвижного вала.

Эти различия могут повлиять на способ изготовления заменяющего компонента.

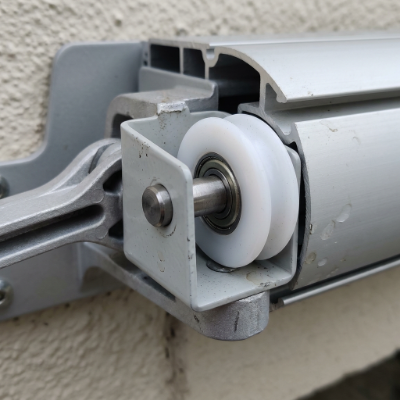

Не упускайте из виду монтажную конструкцию

Одна из распространенных ошибок при поиске замены — концентрация внимания на колесе, упуская из виду способ его установки.

Колесо может иметь такие же внешние размеры, как и другой компонент, но использовать совершенно другой метод крепления.

Посмотрите на соединение ролика с конструкцией тента.

Это может быть поддержано:

• Фиксированный штифт
• Ось
• Вал
• Кронштейн
• Подшипник
• Втулка
• Интегрированный корпус

Сделайте фотографию места крепления перед разборкой и еще одну фотографию после снятия ролика.

Это облегчает понимание взаимосвязи между колесом и окружающей структурой.

Проверьте доступное пространство

Также стоит зафиксировать пространство вокруг ролика.

Найдите поблизости кронштейны, крышки, валы, направляющие и другие компоненты, которые могут помешать установке.

Замена не должна соответствовать только самому колесу. Он также должен работать в пределах пространства, доступного в существующей сборке.

Осмотрите направляющую или дорожку

Поверхность, по которой движется колесо, может предоставить полезную информацию о компоненте.

Ищите отметки, обозначающие нормальную зону контакта. Иногда это может показать, двигалось ли колесо по центру или имело более сильный контакт с одной стороной.

Также проверьте окружающее руководство на предмет:

• Грязь или мусор
• Царапины
• Деформация
• Ослабленные крепления
• Неравномерный износ
• Изменения исходной формы

Если направляющая повреждена или смещена, замена ролика сама по себе может не решить основную механическую проблему.

Вот почему руководство следует проверять в ходе того же процесса, а не рассматривать как отдельную проблему.

Четкая фотография может объяснить то, чего не могут объяснить цифры

Измерения важны, но некоторые формы сложно точно описать числами.

Рассмотрим ролик с изогнутым краем, смещенным центром и небольшим крепежным элементом на одной стороне. Список размеров может описать деталь, но боковая фотография может гораздо более четко показать взаимосвязь между этими деталями.

Для запроса на замену используйте фотографии с хорошим освещением и простым фоном.

Попробуйте включить:

• Один общий вид
• Вид с одной стороны
• Один крупный план центра
• Один вид на место установки
• Одна фотография, показывающая компонент в исходном положении.

Линейку или измерительный инструмент также можно разместить рядом с деталью на одной фотографии для наглядности.

Когда простой эскиз становится полезным

Некоторые ролики описать просто. Другие имеют необычную форму или способы крепления, которые легче понять с помощью чертежа.

Базовый эскиз не обязательно должен соответствовать формальным стандартам инженерных чертежей.

Нарисуйте компонент спереди и сбоку, затем отметьте важные размеры. Покажите расположение оси или вала и укажите поверхность, которая контактирует с направляющей.

Это может помочь ответить на несколько практических вопросов:

• Где находится вращающийся центр?
• Какая сторона обращена к кронштейну?
• Какая поверхность контактирует с направляющей?
• Каким размерам принадлежит колесо?
• Какие размеры относятся к монтажной конструкции?

Для индивидуальных компонентов этот тип ссылки может значительно облегчить общение.

Держите оригинальную деталь доступной

По возможности не выбрасывайте старый валик сразу после проведения измерений.

Физический образец может предоставить информацию, которую трудно передать на фотографиях или в письменных заметках. Он может отображать фактический профиль колеса, расположение подшипников, особенности монтажа и признаки износа.

Это может быть особенно полезно, когда компонент необычен или когда исходная конструкция не имеет легко идентифицируемого номера модели.

Для производителей и поставщиков, работающих с нестандартными компонентами шкивов и роликов, образец в сочетании с чертежами, фотографиями и информацией о применении может стать полезной справочной информацией для обсуждения замены или индивидуальной конструкции.

Подготовка четкого запроса на замену

После завершения проверки систематизируйте информацию в виде простой спецификации.

Полезный запрос может включать:

• Применение: Где используется компонент
• Существующий компонент: Описание и фотографии оригинальной детали.
• Информация о колесе: Основные размеры и рабочий профиль
• Информация о центре: Расположение отверстия, подшипника, втулки или вала
• Информация по монтажу: Кронштейн, ось, штифт или конструкция корпуса
• Информация о гиде: Фотографии или описание контактной поверхности
• Состояние: Видимый износ, трещины, деформация или другие повреждения.
• Количество: Приблизительная потребность в покупке
• Образец: Можно ли поставить оригинальный компонент для справки
• Настройка: Рассматривается ли стандартный или индивидуальный компонент

Это дает поставщику гораздо более четкую отправную точку, чем одна фотография или одно измерение.

Для применений, связанных со шкивами и роликами, изготовленными по индивидуальному заказу, HUNE может использовать этот тип информации о размерах и применении при обсуждении требований к нестандартным компонентам.

Что проверить перед заказом

Колесо

Проверьте основные размеры и убедитесь, что рабочий профиль записан правильно.

Центр

Убедитесь, что в компоненте используется простое отверстие, подшипник, втулка, вал или другое внутреннее устройство.

Монтаж

Сравните исходное соединение с предложенной конструкцией замены.

Руководство

Убедитесь, что профиль колеса соответствует поверхности, на которой оно работает.

Место для установки

Проверьте окружающую среду на наличие всего, что может повлиять на установку или движение.

Условия эксплуатации

Учитывайте среду, в которой используется компонент. Наружные навесные системы могут подвергаться воздействию влаги, пыли, перепадам температур и повторяющимся движениям. Эти условия могут быть актуальны при обсуждении материала и конструкции.

Практический контрольный список измерений

Прежде чем отправлять информацию поставщику, убедитесь, что вы рассмотрели следующее:

• Сфотографируйте ролик перед снятием.
• Запишите основные размеры колеса.
• Проверьте боковой профиль
• Осмотрите центральное отверстие
• Определите подшипник или втулку
• Запишите расположение вала, оси или штифта.
• Сфотографируйте кронштейн крепления
• Осмотрите направляющую или дорожку
• Обратите внимание на видимый износ или деформацию.
• Проверьте доступное место для установки
• Подготовьте простой эскиз, если деталь имеет необычную форму.
• По возможности сохраняйте оригинальную деталь доступной
• Объясните, как и где используется валик.
• Укажите, может ли потребоваться индивидуальный компонент

Часто задаваемые вопросы

Какие размеры следует снять перед заказом маркизного ролика? Запишите диаметр колеса, ширину, центральное отверстие, рабочий профиль, способ монтажа и доступное место для установки. Фотографии всей сборки могут обеспечить дополнительный контекст.

Достаточно ли измерить внешний диаметр? Нет. Внешний размер описывает только одну часть компонента. Расположение центра, ходовой профиль, конструкция крепления и взаимосвязь с направляющей также могут влиять на совместимость.

Стоит ли сохранять оригинальный ролик после его измерения? Когда это возможно, да. Оригинальная деталь может предоставить полезную информацию о ее профиле, особенностях монтажа, внутреннем устройстве и состоянии износа, которую может быть трудно получить только с помощью измерений.

Зачем фотографировать валик перед его снятием? Установленная фотография показывает ориентацию компонента и взаимосвязь с соседними кронштейнами, валами, направляющими и другими деталями. Этот контекст может помочь прояснить требования к замене.

Может ли поставщик изготовить ролик по индивидуальному заказу по образцу? Физический образец в сочетании с измерениями, фотографиями, информацией о применении и деталями монтажа может предоставить полезную справочную информацию при обсуждении нестандартного или индивидуального катка.

Хорошие измерения начинаются со всей системы

Ролик может быть относительно небольшой частью маркизы, но его размеры и способ крепления могут напрямую влиять на то, как он устанавливается и перемещается.

По этой причине поиск замены следует начинать с диаметра, превышающего внешний. Профиль колеса, расположение центра, монтажная конструкция, направляющая и доступное пространство для установки — все это дает полезную информацию.

Несколько четких фотографий и тщательно записанные размеры могут значительно облегчить процесс, особенно если вы имеете дело со старым или нестандартным компонентом.

Практический подход прост: осмотрите всю сборку, измерьте важные участки, задокументируйте способ монтажа и по возможности сохраняйте оригинальную деталь для сравнения. Это дает как покупателям, так и производителям более четкое представление о компоненте и его роли в системе маркизы.
