Направляющий ролик часто заменяют во время планового технического обслуживания, а иногда после этого ремень или трос внезапно движутся по-другому. Этот сдвиг обычно связан с дизайном канавок. Это одна из тех деталей, на которую редко обращают внимание, пока что-то не начнет шататься, скользить или неравномерно изнашиваться. Как только реальная функция грува становится ясной, многие из этих проблем с линией перестают казаться загадкой.
Почему грув важнее, чем кажется
Работа направляющего ролика кажется простой: поддерживать движение ремня, троса, цепи или ленты по прямой, контролируемой траектории. Канавка, то есть канал, вырезанный или отформованный на поверхности ролика, фактически выполняет направляющую работу. Изменение профиля канавок меняет площадь контакта ролика с движущимся материалом, насколько плотно он удерживает этот материал на месте и насколько сильно возникает трение во время работы.
Канавка выполняет функцию не столько декоративной детали, сколько рулевого механизма. Слишком мелкая канавка может привести к смещению ремня вбок под нагрузкой. Слишком тугой ремень может схватиться настолько крепко, что это ускорит износ как ролика, так и самого ремня. Где-то между этими крайностями обычно система работает наиболее плавно, и эта точка баланса сильно зависит от приложения.
Знакомство с профилями общих канавок
Не все канавки вырезаны одинаково, и каждая форма требует своего набора компромиссов.

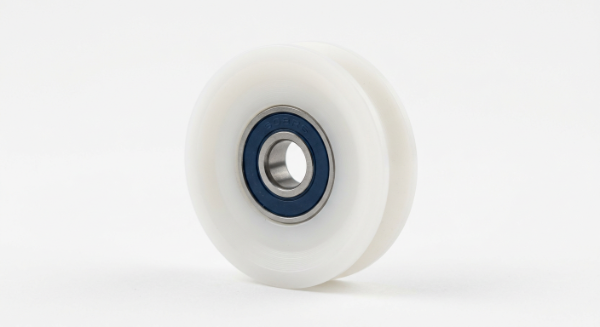

V-образные канавки
V-образные канавки часто встречаются на роликах, используемых с круглыми ремнями или проволочными канатами. Наклонные стороны естественным образом центрируют ремень, когда он входит в канал, что помогает уменьшить боковое смещение. Этот эффект самоцентрирования является одной из причин, по которой V-образные канавки так часто появляются на упаковочных линиях и в легком погрузочно-разгрузочном оборудовании.
U-образные и круглые канавки
Закругленные или U-образные каналы имеют тенденцию более равномерно распределять контактное давление по поверхности ремня или кабеля по сравнению с острым V-образным вырезом. Это может быть мягче при работе с более мягкими материалами ленты, поскольку в одной точке контакта давление меньше. Этот профиль часто используется в роликах для троса и направляющих кабеля, поскольку он удерживает кабель, не пережимая его.
Плоские поверхности или поверхности без канавок
Некоторые ролики полностью пропускают канавку и опираются на плоскую поверхность. Это хорошо работает для широких лент или плоских лент, где боковое управление обеспечивается другими компонентами системы, такими как боковые фланцы или отдельные направляющие ролики. Однако без канавки ролик полностью зависит от внешнего выравнивания, предотвращающего смещение.
Многоканавочные и ступенчатые конструкции
В оборудовании, работающем с несколькими прядями одновременно, например в системах многопроволочной подачи, могут использоваться ролики с повторяющимися канавками по ширине. Здесь становятся важными расстояние и согласованность между каждым каналом, поскольку неравномерное расстояние может привести к тому, что одна прядь будет испытывать разное натяжение, чем ее соседи.
Глубина, ширина и баланс между хватом и свободой
Глубина и ширина канавки работают вместе, и правильный баланс заключается в том, чтобы согласовать канавку с материалом, проходящим через нее.
- Неглубокие канавки обеспечивают более легкое освобождение ремня или троса, но обеспечивают меньшее сопротивление боковому движению.
- Более глубокие канавки удерживает материал более надежно, что помогает в условиях высокой скорости или вибрации, но со временем может увеличить трение и накопление тепла.
- Узкие канавки подходят для кабелей меньшего диаметра или более тонких ремней, уменьшая ненужный люфт.
- Более широкие канавки подходят для более толстых материалов, но могут допускать большее колебание, если посадка слишком свободная.
Канавка, даже незначительно несоответствующая диаметру ремня или кабеля, часто проявляется в виде неравномерного износа задолго до того, как это вызовет видимую проблему в работе. Именно поэтому размер канавки необходимо согласовывать с поставщиком до поступления заказа, а не после возникновения проблем с установкой.
Сочетание материалов: как форма канавок работает с роликовым компаундом
Геометрия канавок не работает изолированно. Сам материал ролика, будь то нейлоновый компаунд, полиуретан, резиновое покрытие или металлический сердечник с пластиковым внешним слоем, взаимодействует с формой канавки, определяя, как весь узел работает при повторяющемся движении.
Более мягкий материал в сочетании с глубокой канавкой иногда может слегка деформироваться под постоянным давлением, слегка меняя первоначальный профиль канавки за месяцы использования. Более твердый материал дольше сохраняет свою форму, но может передавать больше вибрации или шума, особенно в канавках с острыми внутренними углами. Производители часто делают края канавок слегка закругленными, а не острыми, специально для того, чтобы уменьшить концентрацию напряжений в материале в этой точке.
Распределение нагрузки и скрытые точки напряжения
Каждая канавка создает зону контакта, и в этой зоне передается нагрузка между роликом и всем, что он направляет. Плохо подобранная канавка может создать то, что иногда называют точкой защемления, — узкую область, где давление концентрируется, а не распространяется.
Со временем точки защемления приводят к возникновению нескольких повторяющихся проблем:
| Состояние канавки | Общее влияние на производительность |
|---|---|
| Канавка слишком узкая для ширины ремня | Локальное повышение давления, более быстрый износ поверхности |
| Канавка слишком мелкая для диаметра кабеля | Снижение стабильности трекинга, увеличение сноса. |
| Острые углы внутренних канавок | Более высокая концентрация напряжений, потенциальное растрескивание со временем |
| Глубина канавок неодинаковая по ширине ролика | Неравномерное распределение натяжения, возможен перекос. |
| Профиль канавки не соответствует поперечному сечению ремня | Чрезмерное трение, повышенный нагрев во время работы. |
Ни одна из этих проблем не возникает в одночасье. Они строятся постепенно, поэтому периодическая проверка состояния канавок, а не только роликового подшипника или вала, остается полезной привычкой в контрольных списках технического обслуживания.
Соответствие дизайна канавок конкретному применению
Различные отрасли промышленности склоняются к использованию разных профилей канавок просто потому, что их материалы и условия эксплуатации сильно различаются. Вот общий смысл того, как это происходит:
| Тип приложения | Типичное предпочтение грува | Рассуждение |
|---|---|---|
| Обращение с проводами и кабелями | U-образная или круглая канавка | Люльки круглого сечения без защемления |
| Упаковочные и конвейерные ленты | V-образный или плоский с боковыми направляющими | Поддержка самоцентрирования или внешнего выравнивания |
| Системы раздвижных дверей и ворот | Неглубокая V-образная канавка | Плавное боковое перемещение с низким коэффициентом трения. |
| Подача многопрядной проволоки | Многоканавочные, равномерно расположенные | Сохраняет отдельные пряди разделенными и выровненными. |
| Обработка текстиля и волокон | Закругленная канавка, более мягкое сочетание материалов | Уменьшает истирание поверхности деликатных прядей. |
Повседневная одежда и как форма канавок ускоряет или замедляет ее
Износ канавок неизбежен в течение всего срока службы ролика, но его скорость и характер часто показывают, соответствует ли первоначальный выбор канавок конкретному применению.
Несколько признаков, на которые стоит обратить внимание при плановых проверках:
- Неравномерная глубина канавок по ширине катка, что часто указывает на несоосность где-то выше по потоку.
- Блестящие или полированные участки внутри канавки, указывающие на избыточное трение в определенных точках контакта.
- Ремень или трос с одной стороны канавки проходят выше, чем с другой.
- Повышенный шум или вибрация во время работы по сравнению с тем, когда каток был установлен заново.
- Небольшие трещины, образующиеся вблизи острых углов внутренних канавок, особенно в роликах из более твердых материалов.
Раннее обнаружение таких проблем обычно означает простую замену роликов, а не более масштабный последующий ремонт, включающий ремни, кабели или подключенное оборудование.
Обсуждение вариантов канавок с поставщиком роликов
Поскольку требования к канавкам сильно различаются в зависимости от применения, разговор с поставщиком, как правило, проходит более гладко с конкретными, а не с общими запросами. Полезные сведения обычно включают диаметр ремня или кабеля, ожидаемую рабочую скорость, условия окружающей среды, такие как диапазон температур или воздействие влаги, а также будет ли ролик работать непрерывно или с перерывами.
Поставщик, знакомый с широким спектром профилей канавок, обычно может найти компромиссные варианты для данной установки, а не придерживаться по умолчанию единой стандартной формы. Это оказывается особенно полезным при изготовлении специального оборудования, где размеры канавок, имеющихся в наличии, не всегда точно соответствуют используемому ремню или кабелю.
Конструкция канавок, возможно, не самая яркая часть промышленного направляющего ролика, но она незаметно влияет на стабильность отслеживания, скорость износа, уровень трения и общую надежность системы. Независимо от того, имеете ли вы дело с V-образными канавками, направляющими упаковочную ленту, или с закругленными каналами, удерживающими проволочный канат, форма и размер этих канавок выполняют больше работы, чем думает большинство людей, пока что-то не сходит с рельсов. Уделяя внимание состоянию канавок во время планового технического обслуживания и честно обсуждая варианты канавок при выборе новых роликов, можно сэкономить больше головной боли в будущем, чем можно было бы ожидать от чего-то столь маленького.
