Почему на V-образных колесах 3D-принтера появляются плоские пятна

3D-принтер V-колеса Это небольшие компоненты, но они напрямую связаны с тем, как каретка принтера движется по направляющей. Когда у колеса образуется плоская секция, каретка больше не может двигаться с одинаковой картиной качения на протяжении всего пути. Результатом может стать заметный удар, повторяющееся сопротивление, вибрация или неравномерное движение, которое становится легче заметить во время печати.

Плоское пятно обычно не появляется без причины. Это может быть связано с тем, насколько плотно колесо прилегает к рельсу, как долго принтер остается в одном положении, с состоянием рабочей поверхности, материалом колеса, опорой подшипника или способом сборки каретки.

Для пользователей и производителей оборудования понимание того, что происходит между колесом и рельсом, более полезно, чем просто рассматривать поврежденное колесо как запасную деталь.

Что на самом деле означает плоское пятно?

V-образное колесо обычно имеет непрерывную изогнутую внешнюю поверхность, повторяющую профиль направляющей. При движении каретки колесо вращается и переносит точку контакта по своей окружности.

Плоское пятно меняет эти отношения.

Вместо сохранения округлой контактной поверхности одна часть колеса слегка сжимается или деформируется. Когда этот участок достигает рельса, колесо может катиться не так, как на протяжении всего оставшегося периода своего вращения.

Изменение может быть достаточно небольшим, чтобы избежать быстрого визуального осмотра. В некоторых случаях проблему легче обнаружить, медленно перемещая каретку вручную.

Почему колесо становится плоским?

Существует несколько возможных причин, и они могут возникать вместе.

Вот почему простая установка нового колеса может не решить основную проблему, если механическое состояние остается прежним.

Связь между давлением в колесе и плоскими пятнами

Один из самых простых способов понять плоские пятна — подумать о контактном давлении.

V-образному колесу необходим достаточный контакт с рельсом, чтобы каретка оставалась устойчивой. В то же время чрезмерное давление может привести к ненужной нагрузке на колесо.

Если регулировка слишком тугая, колесо может плотно прижаться к рельсу, даже когда каретка не движется. Внешний материал затем подвергается непрерывному сжатию.

Для колеса, изготовленного из технического полимера, длительное сжатие может постепенно изменить форму зоны контакта.

Принтер не обязательно должен быть запущен

Это важная деталь.

Колесо может образовать плоскую поверхность, пока принтер стоит неподвижно.

Если вагон остается в одном положении в течение длительного времени, та же часть колеса остается у рельса. Эффект становится более актуальным, когда контактная сила выше, чем необходимо.

Когда машина снова начинает двигаться, эта деформированная часть неоднократно проходит через точку контакта.

Это может создать знакомое ощущение небольшого удара или зазубрины во время ручного движения.

Почему место парковки имеет значение?

Подумайте о принтере, который долгое время не используется.

Каретка остается возле одной части рамы, а колеса остаются в том же положении вращения. Кажется, что ничего не происходит, потому что машина выключена.

Однако механически колеса по-прежнему поддерживают карету.

Если контактное давление чрезмерное, стационарная нагрузка концентрируется в одной и той же части каждого колеса. Со временем это может способствовать локализованной деформации.

Это не означает, что на каждом припаркованном принтере появятся плоские пятна. Конструкция колеса, материал, контактная сила, температура, центровка машины и условия хранения — все это влияет на результат.

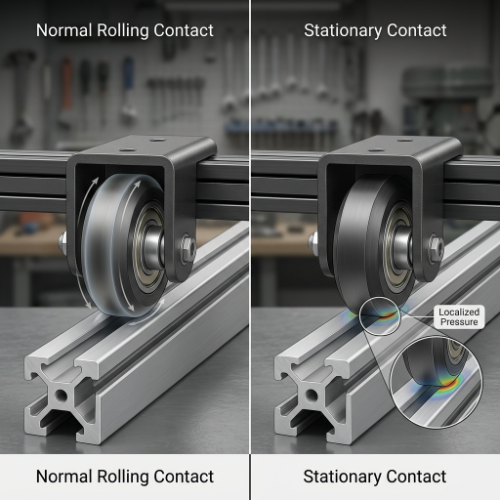

Движение меняет точку контакта

При нормальной работе колесо вращается и различные участки его окружности соприкасаются с рельсом.

Это расширяет контакт вокруг колеса.

Когда принтер остается неподвижным, такого перераспределения не происходит. Одна небольшая секция остается под нагрузкой.

Это одна из причин, по которой принтер, который при регулярном использовании выглядит гладким, может иметь заметные зазубрины после длительного простоя без использования.

Может ли неправильная регулировка быть настоящей причиной?

Да.

Колесо должно поддерживать соответствующий контакт с направляющей поверхностью, не создавая ненужного сопротивления.

Если регулировка слишком свободная, каретка может иметь нежелательный люфт. Если оно затянуто слишком сильно, колесо может испытывать чрезмерное давление, и для перемещения каретки может потребоваться большее усилие.

Ни одно из условий нежелательно.

Простая механическая проверка

Когда принтер безопасно выключен и соответствующая ось свободна в движении, каретку обычно можно медленно перемещать вручную.

Обратите внимание на то:

• Движение по рельсам кажется равномерным.
• Повторяющаяся шишка появляется через регулярные промежутки времени.
• В какой-то момент каретка становится заметно туже.
• Кажется, что колесо колеблется во время вращения.
• Каретка раскачивается при легком нажатии.

Точная процедура проверки зависит от конструкции принтера, поэтому при настройке следует следовать инструкциям по сборке производителя.

Какую роль играет V-образная канавка?

Форма V-образного колеса разработана для работы с совместимой беговой поверхностью V-образной формы.

Угловой контакт помогает удерживать каретку, позволяя колесу катиться вдоль экструзии.

Эта геометрия также означает, что состояние обеих поверхностей имеет значение.

При изменении профиля колеса меняется и его взаимосвязь с рельсом. Плоская секция, сколы на кромке, изношенная канавка или неровная поверхность могут повлиять на ход каретки.

Небольшое изменение можно повторить

Именно здесь плоские пятна становятся интересными с точки зрения движения.

Предположим, что колесо имеет одну сплющенную область.

Каждый раз, когда колесо поворачивается в это положение, в точку контакта возвращается та же самая неровность. Если каретка продолжает двигаться, эффект может проявляться неоднократно.

Этот повторяющийся механический рисунок иногда может быть более заметным, чем общее снижение плавности.

Может ли мусор способствовать деформации колеса?

Рабочая поверхность 3D-принтера может собирать пыль, частицы нити, мусор из мастерской и другие мелкие загрязнения.

Чистая контактная поверхность позволяет колесу и рельсу взаимодействовать должным образом.

Когда между ними попадает мусор, условия контакта могут измениться. Твердая частица может создать локализованную точку давления, а мелкий материал может застрять в поверхности колеса.

Это не приводит к автоматическому созданию плоского пятна, но загрязнение может способствовать неравномерному контакту и ускорению изменений поверхности.

Прежде чем обвинять колесо, проверьте рельс

Поврежденное колесо легко заменить, поэтому может возникнуть соблазн немедленно сосредоточиться на колесе.

Однако железная дорога тоже заслуживает внимания.

Ищите:

• Видимый мусор внутри канавки.
• Отметины вдоль беговой поверхности.
• Необычное загрязнение.
• Повреждения в зоне контакта.
• Участки, где каретка ведет себя по-разному.

У замененного колеса, установленного на загрязненной или поврежденной рабочей поверхности, аналогичные симптомы могут возникнуть снова.

Влияет ли материал колеса на образование плоских пятен?

Выбор материала влияет на то, как колесо реагирует на длительный контакт.

Во многих настольных 3D-принтерах используются колеса из инженерного полимера, поскольку они обеспечивают полезное сочетание механической прочности, характеристик низкого трения и совместимости с системами экструзии алюминия.

Различные полимеры по-разному реагируют на давление, температуру, влажность или длительную нагрузку.

Металлические колеса ведут себя иначе, чем полимерные, в то время как другие специальные материалы могут обеспечить собственное сочетание жесткости и контактных характеристик.

Важным моментом является то, что материал нельзя оценивать отдельно от всей системы направляющих.

Что касается запасных компонентов, то подобрать конструкцию колеса к исходной механической системе обычно более практично, чем выбирать материал только по внешнему виду.

А как насчет подшипника внутри колеса?

Внешнему колесу уделяется больше всего внимания, но внутри него есть еще один компонент.

Подшипник поддерживает вращение вокруг оси. Если подшипник не вращается плавно, колесо может двигаться неравномерно, даже если его внешняя поверхность выглядит нормально.

Проблема с подшипником и плоское пятно могут вызывать схожие ощущения при ручном движении.

Например, грубый подшипник может создавать повторяющееся сопротивление при вращении колеса. Поврежденное колесо может вызвать подобное повторяющееся ощущение, когда деформированная часть достигает рельса.

Посмотрите на колесо и подшипник вместе

При исследовании необычного движения имеет смысл рассматривать обе части.

Полезная проверка может включать в себя:

1. Проверка внешней поверхности колеса.
2. Ищем видимый сплющенный участок.
3. Медленно вращаем колесо.
4. Проверка на необычную шероховатость.
5. Проверка оси и положения крепления.
6. Смотрим на контактную поверхность рельса.

Это дает более полную картину, чем осмотр только колеса.

Как плоские пятна могут повлиять на печать?

Эффект зависит от того, насколько серьезна деформация и где находится пораженное колесо.

Небольшое изменение может быть едва заметно во время обычного движения. Большая неравномерность может привести к периодическим изменениям в движении каретки.

Возможные признаки включают в себя:

• Повторяющиеся узоры на поверхности.
• Неравномерное движение вдоль оси.
• Заметный удар при ручном движении.
• Вибрация каретки.
• Изменения консистенции первого слоя.
• Дополнительный шум во время движения.

Эти симптомы не доказывают, что колесо имеет плоское пятно. Ремни, выравнивание рамы, подшипники, монтажное оборудование, состояние экструзии и другие части системы перемещения могут дать аналогичные результаты.

Вот почему полезна проверка механической системы в целом.

Почему затягивание колеса не всегда является решением

Если каретка расшатана, подтянуть регулировку может показаться очевидным решением.

Но большее давление не означает автоматически лучшее движение.

Если колесо уже имеет поврежденную или неровную поверхность, увеличение контактного давления может сделать неровности более заметными. Это также может увеличить сопротивление и создать дополнительную нагрузку на колесо.

Лучший подход — настроить систему в соответствии с конструкцией принтера и проверить, движется ли каретка равномерно и без нежелательного люфта.

Есть разница между твердым и перегруженным

Колесо должно оставаться в контакте с рельсом.

Его не нужно сжимать без необходимости.

Это различие особенно важно для полимерных колес, поскольку их реакция на длительное давление отличается от реакции жестких металлических компонентов.

Может ли плоское пятно исчезнуть само по себе?

Иногда пользователи замечают, что колесо чувствует себя лучше после неоднократного перемещения принтера.

Это может произойти потому, что колесо больше не находится в том же положении, или потому, что незначительная деформация становится менее заметной во время непрерывного вращения.

Однако это не означает, что каждая плоская точка исправится сама собой.

Если колесо имеет постоянную деформацию, материальные повреждения или явно измененный профиль, дальнейшее использование может просто сохранить нарушения в системе.

Поэтому видимое повреждение колеса следует оценить, а не предполагать, что дополнительная печать восстановит его первоначальную форму.

Когда следует заменить V-образное колесо?

О замене стоит задуматься, если на колесе имеется видимый поврежденный участок или когда его состояние явно влияет на движение каретки.

Несколько признаков заслуживают внимания:

Видимая деформация поверхности

Сплющенный участок, скол на кромке или существенно измененный профиль канавки указывают на то, что контактная поверхность больше не находится в предполагаемом состоянии.

Повторяющиеся насечки движения

Если каретка неоднократно застревает или ударяется через определенные промежутки времени, проверьте вращение колес и рабочую поверхность.

Постоянная нестабильность каретки

Если каретку невозможно отрегулировать для обеспечения стабильного движения без чрезмерного сопротивления, возможно, требуется более тщательный осмотр колеса в сборе.

Необычное поведение подшипника

Грубый или шумный подшипник может повлиять на движение колеса, даже если внешняя поверхность кажется приемлемой.

Замена должна осуществляться с учетом фактического состояния компонента и требований узла принтера.

Как производители могут снизить риск при разработке продукта?

Для производителей, производящих сборки 3D-принтеров, предотвращение появления плоских пятен начинается еще до того, как принтер попадает к пользователю.

Выбор колес, геометрия каретки, расположение подшипников, метод регулировки, совместимость рельсов и условия хранения — все это имеет значение.

Хорошо спроектированный узел должен обеспечивать достаточный контакт для направления каретки, избегая при этом ненужного сжатия колеса.

Хранение является частью механической конструкции

Инструкции по хранению также могут иметь значение.

Если предполагается, что принтер не будет использоваться в течение длительного времени, положение каретки и условия нагрузки на колеса можно рассматривать как часть рекомендаций по обращению с продуктом.

Это небольшая деталь, но она может помочь уменьшить проблемы, связанные с длительным стационарным контактом.

На что следует обратить внимание покупателям при поиске сменных колес V?

Для дистрибьюторов, ремонтных компаний и производителей принтеров выбор замены должен выходить за рамки соответствия общему внешнему виду колеса.

Рассмотрим:

Чертеж или существующий образец могут значительно облегчить этот процесс, особенно если колесо является частью индивидуальной конструкции принтера.

Маленькое колесо может многое рассказать о системе движения

Плоское пятно может выглядеть как простая проблема с колесом, но оно может рассказать кое-что о более крупной механической системе.

Возможно, колесо подверглось чрезмерному контактному давлению. Карета могла оставаться неподвижной в течение длительного периода времени. Возможно, рельсу требуется очистка. Подшипник может способствовать неравномерному вращению. Также может потребоваться проверка соосности узла.

Именно поэтому замена колеса без понимания окружающих условий иногда может впоследствии привести к той же проблеме.

Для производителей и пользователей 3D-принтеров полезным подходом будет рассмотрение колеса, подшипника, рельса, каретки и регулировки вместе. Как только будет понятна контактная связь, станет легче решить, связана ли проблема с самим колесом или со способом сборки системы движения.

На колесах 3D-принтера V могут образоваться плоские пятна, когда часть колеса находится под концентрированным давлением в течение длительного периода времени, особенно когда сила контакта, положение хранения, выравнивание или условия эксплуатации не подходят для сборки. Поведение материала, состояние подшипников, загрязнение и геометрия рельса также могут влиять на развитие проблемы.

Важным моментом является то, что ровное пятно – это не просто косметическое изменение. Поскольку колесо является частью движущейся направляющей системы, изменение его округлости может повлиять на движение каретки по рельсу.

Для пользователей медленная проверка движения вручную может обеспечить раннее обнаружение неравномерного вращения. Для производителей пристальное внимание к материалу колес, конструкции подшипников, контактному давлению, совместимости рельсов и конструкции каретки может помочь создать более стабильную систему движения.

V-колесо может быть небольшой частью 3D-принтера, но его работа тесно связана с движением всей каретки. Когда колесо правильно прилегает к рельсу, а окружающий узел правильно отрегулирован, система движения имеет более предсказуемую механическую основу.
