Почему ролики раздвижных дверей со временем становятся шумными

Раздвижная дверь может эксплуатироваться годами, не привлекая особого внимания. Панель движется по своей направляющей, ролики поддерживают вес, и вся сборка незаметно выполняет свою работу в фоновом режиме. Затем появляется слабый щелчок. Через несколько недель движение может сопровождаться скрежетом, грохотом или резким шумом качения. В этот момент звук легко заметить, потому что он происходит каждый раз, когда дверь движется.

Шум редко возникает из-за одной детали. Ролик раздвижной двери работает как часть небольшой механической системы, включающей колесо, подшипник, ось, корпус, дверную раму и направляющую. Изменения в любой из этих областей могут повлиять на то, как движется сборка и насколько сильно вибрация достигает окружающей конструкции.

Для домовладельцев, установщиков, дистрибьюторов и производителей дверей понимание того, откуда исходит звук, может значительно облегчить диагностику. Шумный ролик не всегда означает, что само колесо вышло из строя, и замена колеса без проверки гусеницы или состояния крепления может оставить неустраненной первоначальную причину.

Звук обычно начинается с изменения контакта

Ролик предназначен для катания по поверхности, а не для скольжения по ней. Когда колесо вращается равномерно и контакт между колесом и гусеницей остается стабильным, движение может быть относительно тихим.

Шум имеет тенденцию появляться, когда эти отношения меняются.

Колесо может перестать равномерно контактировать с гусеницей. Подшипник может развивать дополнительное сопротивление. Мелкие частицы могут попасть на путь движения. Дверь может слегка сместиться и приложить больше усилий к одной стороне узла.

Эти изменения часто происходят постепенно, что объясняет, почему пользователи могут не заметить начало проблемы.

Дверь, которая когда-то была тихой, может сначала издать легкий щелкающий звук. Позже то же самое движение могло создать более грубый шум качения. Изменение звука полезно, поскольку оно может заранее указать на то, что что-то внутри раздвижного механизма заслуживает внимания.

Какие изменения внутри Ассамблеи?

Несколько условий могут повлиять на поведение качения:

• Поверхность колеса меняет форму.
• Подшипник становится менее свободноходным.
• На гусенице образуется загрязнение или повреждение поверхности.
• Нагрузка на дверь становится неравномерной.
• Корпус ролика смещается из заданного положения.
• Влага влияет на металлические детали.
• Колесо и гусеница больше не имеют постоянного контакта.

Эти состояния не всегда возникают по отдельности. В старой раздвижной двери одновременно может возникнуть несколько таких дефектов.

Почему ролик раздвижной двери с возрастом становится громче?

Возраст сам по себе не является механической причиной шума. Что меняется со временем, так это состояние деталей и окружающей среды вокруг них.

Каждый цикл открытия и закрытия создает новый период контакта между колесом и гусеницей. Подшипник вращается, колесо несет нагрузку на дверь, а гусеница получает повторяющийся контакт качения. Мелкие частицы также могут попасть в систему во время этих циклов.

Результатом является постепенное изменение механических поверхностей.

Ролик может по-прежнему выглядеть приемлемо снаружи, хотя поверхность контакта подшипника или колеса уже изменилась.

Повторяющееся движение складывается

Предположим, дверь используется несколько раз в день.

Каток не просто перемещается с одного конца гусеницы на другой. Он неоднократно ускоряется, катится, меняет направление и останавливается. Каждое движение добавляет к механической системе еще один цикл.

Со временем этот повторяющийся контакт может повлиять на:

• Состояние поверхности колеса
• Вращение подшипника
• Плавность трека
• Стабильность монтажа
• Выравнивание двери

Вот почему шум, который, кажется, появляется внезапно, на самом деле может означать состояние, которое развивается постепенно.

Подшипник может изменить звук

Во многих узлах роликов подшипник играет важную роль, позволяя колесу вращаться вокруг точки крепления.

Когда подшипник вращается плавно, колесо может следовать по гусенице с относительно небольшим сопротивлением. Если внутренние поверхности загрязнены, изношены, подвержены коррозии или имеют иную неравномерность, вращение может стать менее равномерным.

Результирующий звук может быть разным.

Легкий щелчок может указывать на прерывистый контакт или внутреннее движение. Грубый скрежет может свидетельствовать об увеличении трения. Повторяющийся грохот может возникать, когда колесо или подшипник вращается в определенном положении.

Эти звуки являются подсказками, а не окончательным диагнозом.

Почему подшипник легко не заметить

Колесо видно, а подшипник обычно спрятан внутри узла.

Поэтому быстрый визуальный осмотр не может показать ничего необычного. Внешнее колесо может выглядеть круглым и неповрежденным, даже если подшипник больше не вращается должным образом.

Для производителей это одна из причин, по которой подшипник следует рассматривать как часть всей конструкции ролика, а не рассматривать как несвязанный внутренний компонент.

Может ли материал колеса влиять на шум?

Да, материал колеса может влиять на звук, издаваемый при контакте качения.

Различные материалы ведут себя по-разному, когда встречаются с поверхностью дорожки. Полимерное колесо и металлическое колесо могут иметь заметно разные акустические характеристики даже при установке в одинаковые дверные системы.

Взаимодействие зависит не только от самого колеса. Также имеют значение материал гусеницы, профиль колеса, нагрузка, состояние поверхности и способ крепления.

Например, относительно жесткое колесо, движущееся по жесткой гусенице, может передавать вибрацию иначе, чем полимерное колесо, работающее по металлической беговой поверхности.

Выбор материала – системное решение

Производители, выбирающие материал колеса, должны учитывать все применение, а не выбирать материал на основе одной характеристики.

Это особенно актуально при разработке роликовых узлов для различных конструкций дверей.

К компоненту, предназначенному для легкой внутренней двери, могут предъявляться другие требования, чем к компоненту, используемому в более крупной внешней панели.

Когда грязь становится частью проблемы

Направляющие раздвижных дверей естественным образом подвергаются воздействию частиц.

Пыль, песок, волосы, мелкие волокна, строительный мусор и другой мусор могут попасть в рабочую зону. Когда частицы оседают на пути колеса, они могут мешать нормальному качению.

Небольшое количество может не создать очевидной проблемы. Более крупные скопления могут изменить контактную поверхность и вызвать прерывистые звуки.

Почему грязный трек может звучать как плохой ролик

Представьте себе колесо, движущееся по маленькой частице.

Колесо может немного приподняться, переехать через него и вернуться на колею. Это изменение может оказать небольшое влияние. Если однотипное загрязнение распространяется по ходу движения, пользователь может услышать повторяющиеся щелчки или резкое перекатывание.

Это несколько усложняет диагностику.

Ролик может функционировать достаточно хорошо, но окружающая среда вокруг него препятствует нормальной работе.

Вот почему проверка пути обычно должна быть частью любого расследования шума.

Состояние трассы заслуживает не меньшего внимания

Ролик раздвижной двери не может работать независимо от своей рабочей поверхности.

Даже правильно сконструированное колесо может стать шумным, если на гусенице имеются вмятины, канавки, загрязнения, коррозия или другие изменения поверхности.

Поврежденная гусеница также может воздействовать на колесо повторяющимся образом. Если одна и та же поврежденная секция встречается во время каждого цикла открытия и закрытия, пользователь может услышать предсказуемый шум в одной и той же точке пути движения.

Полезный способ сравнить симптомы

Это не заменяет физический осмотр, но может помочь сузить круг поиска.

Что происходит, когда дверь немного смещена?

Раздвижная дверь зависит от разумно сбалансированного взаимодействия между панелью, роликами и направляющей.

Если панель смещается, ролики могут не соприкасаться с рабочей поверхностью так, как это было изначально. Одна сторона может получить больше сил, а другая — меньше.

Такое неравномерное состояние может создать дополнительное трение и вибрацию.

Дверь также может начать тереться о другую часть рамы. В этой ситуации шум может на самом деле исходить не от ролика.

Проблемы с выравниванием могут привести к ошибочному диагнозу

Это важное различие для монтажников и производителей.

Клиент может сообщить, что ролики раздвижной двери шумят, но фактической причиной может быть дверная рама, направляющая, положение регулировки или монтажная конструкция.

Перед заменой ролика полезно определить, действительно ли колесо отвечает за звук.

Если шум значительно меняется при регулировке положения двери, то выравнивание заслуживает дальнейшего внимания.

Почему незакрепленное оборудование может создавать неожиданный шум

Не каждый шум роликов возникает из-за контакта качения.

Роликовый узел соединяется с дверью посредством монтажной конструкции. Если крепление ослабнет или кронштейн больше не будет надежно удерживать узел, во время работы могут возникнуть небольшие перемещения.

Эти движения могут издавать дребезжащий или щелкающий звук.

Звук может усиливаться самой дверной панелью, поскольку панели большего размера могут действовать как звукопередающие поверхности.

Вибрация может распространяться через дверь

Небольшая механическая вибрация ролика может привести к:

• Корпус ролика
• Дверная рама
• Трек
• Соседние панели
• Крепежи и кронштейны

В результате звук, который слышит пользователь, может показаться громче, чем исходное движение внутри ролика.

Это одна из причин, по которой акустическое поведение следует учитывать во время разработки продукта, а не только после его установки.

Влага может изменить механическое состояние

Наружные раздвижные двери и двери, установленные во влажных помещениях, могут подвергаться воздействию влаги.

Вода сама по себе не делает каток автоматически шумным. Вызывает обеспокоенность то, какое воздействие повторяющееся воздействие влаги может оказать на чувствительные металлические поверхности, подшипники, крепежные детали и окружающие компоненты.

Коррозия может изменить гладкость контактной поверхности. Это также может мешать регулировочному оборудованию и движению подшипников.

В некоторых средах конденсации может быть достаточно, чтобы создать повторяющуюся влажность, даже если дверь не подвергается непосредственному воздействию дождя.

Наружные двери нуждаются в другом взгляде на дизайн

Для наружного применения производителям может потребоваться учитывать:

• Воздействие влаги
• Дренаж
• Накопление пыли
• Изменения температуры
• Солесодержащий воздух
• Совместимость материалов
• Защита подшипников

Ролик, предназначенный для дверцы внутреннего шкафа, не обязательно подвергается тем же условиям, что и ролик, используемый для наружной двери патио.

Поэтому область применения следует определить до выбора конструкции ролика.

Почему плоские пятна могут создавать повторяющийся шум

Ожидается, что колесо будет поддерживать постоянный профиль качения.

Если часть колеса сплющивается, колесо может вести себя по-разному каждый раз, когда эта часть достигает колеи.

Результат может ощущаться как небольшая шишка во время движения.

Звук также может стать ритмичным, потому что одна и та же область колеса после каждого вращения возвращается в положение контакта.

Узор может быть более полезным, чем объем

Громкий шум естественным образом привлекает внимание, но характер звука может дать дополнительную информацию.

Например:

Один звук в определенном месте:
Возможно, трек имеет локальную проблему.

Повторяющийся звук при каждом вращении колеса:
Поверхность колеса или подшипник заслуживают осмотра.

Сплошной грубый звук:
Причиной могут быть загрязнение, состояние подшипников или контактное давление.

Свободная погремушка:
Монтажная конструкция может потребовать внимания.

Опять же, это диагностические подсказки, а не автоматические выводы.

Влияет ли вес двери на шум роликов?

Ролик поддерживает подвижное дверное полотно, поэтому нагрузка, которую несет узел, имеет значение.

Ролик, выбранный для одного типа двери, может не подойти для существенно другой конструкции.

На вес двери могут влиять материал панели, остекление, конструкция рамы, декоративные элементы и габаритные размеры.

Когда нагрузка распределяется неравномерно, один ролик может воспринимать большую силу, чем другой.

Неравномерная загрузка Изменения Контакт

Представьте себе двухроликовую систему, в которой одна сторона двери расположена ниже.

Ролик на этой стороне может иметь другие условия контакта с противоположным колесом. Результатом может стать неравномерный износ и изменение поведения при движении.

Для производителей это делает распределение нагрузки важной частью выбора роликов.

Вопрос не просто в том, может ли колесо физически вписаться в дверь.

Почему шум иногда появляется и исчезает?

Периодический шум может сбивать с толку.

Ролик может звучать тихо, когда дверь движется в одном направлении, и шуметь, когда она возвращается. Звук также может появиться только при нажатии панели из определенного положения.

Это может произойти потому, что силы, действующие на узел, изменяются при движении двери.

Неровности гусеницы, неравномерная нагрузка, ориентация колес, состояние подшипников и выравнивание рамы — все это может влиять на контактные отношения.

Температура также может изменить ощущения

Материалы по-разному реагируют на изменение температуры.

Поэтому дверь, подверженная изменяющимся условиям окружающей среды, может вести себя несколько по-разному в разное время суток или в разные времена года.

Это не означает, что температура всегда является причиной шума. Это просто иллюстрирует, почему механическая система может вести себя по-разному в изменяющихся условиях.

Практический подход к проверке

Когда раздвижная дверь становится шумной, немедленная замена компонентов не всегда является самым эффективным подходом.

Базовую проверку можно начать с окружающей системы.

Начните с трека

Ищите видимый мусор, повреждения поверхности, коррозию или что-либо еще, что может помешать движению колеса.

Чистая рабочая поверхность облегчает следующий осмотр.

Затем наблюдайте за движением двери

Медленно перемещайте панель и обратите внимание на момент появления звука.

Происходит ли это на протяжении всего пути движения?

Это происходит только возле одного конца?

Ощущается ли дверь по-другому при движении в противоположном направлении?

Эти наблюдения могут помочь отличить проблему с колесом от проблемы с колеей или выравниванием.

Осмотрите узел ролика

Если конструкция допускает доступ, проверьте поверхность колеса и состояние крепления.

Ищите:

• Трещины
• Сглаженные области
• Неравномерный износ
• Видимые загрязнения
• Колесо качается
• Неровности подшипников
• Незакрепленные монтажные компоненты

Ролик, который выглядит явно поврежденным, заслуживает дальнейшего внимания.

Когда замена более практична?

Очистка и регулировка могут устранить некоторые проблемы с шумом, но не могут восстановить механически поврежденное колесо или подшипник.

Замена может быть целесообразна, если:

• Колесо имеет видимую деформацию.
• Подшипник больше не вращается плавно.
• Сборка имеет чрезмерный люфт.
• Шум продолжается после устранения состояния пути.
• Колесо больше не поддерживает устойчивый контакт.
• Монтажная конструкция повреждена.

Замена должна соответствовать фактической дверной системе.

Простой выбор колеса потому, что оно похоже, может привести к еще одному несоответствию.

Что следует учитывать производителям при разработке роликов для раздвижных дверей?

Для производителей контроль шума начинается на этапе проектирования компонентов.

Профиль колеса, материал, несущая конструкция, метод крепления, расположение гусениц и условия эксплуатации — все это влияет на конечное поведение.

Геометрия колес

Колесо должно быть совместимо с предполагаемой беговой поверхностью.

Несоответствие может привести к неравномерному контакту и ненужной вибрации.

Расположение подшипников

Подшипник должен соответствовать схеме движения и окружающей среде.

Ожидаемые условия эксплуатации следует учитывать наряду с конструкцией колеса.

Комбинация материалов

Колесо и гусеница образуют контактную пару.

Выбор их независимо может привести к неожиданному акустическому поведению или износу.

Монтажная конструкция

Корпус должен удерживать колесо в заданном положении, позволяя узлу функционировать во всем диапазоне перемещения.

Условия окружающей среды

При использовании в помещении, на открытом воздухе, во влажной, пыльной и прибрежной зоне могут предъявляться разные требования.

Одна и та же конструкция роликов может не подходить для каждой среды.

Простой контрольный список поставщиков

Для дистрибьюторов и производителей дверей, оценивающих роликовые сборки, следующий контрольный список может сделать технические обсуждения более продуктивными.

Информация такого рода полезна при обсуждении образцов, чертежей или заменяемых компонентов с производителем роликов.

Шум часто является подсказкой, а не всей проблемой

В шумном ролике раздвижной двери легко обвинить колесо, потому что кажется, что звук доносится из нижней части панели.

Фактическая причина может быть более сложной.

Подшипник может изменять способ вращения колеса. Дорожка может содержать мусор. Дверь может быть немного смещена. Возможно, ослабла монтажная скоба. Материал колеса может больше не соответствовать условиям эксплуатации. Влага могла повлиять на внутренние металлические детали.

Вот почему наиболее полезным подходом является рассмотрение всей системы движений.

Ролик и гусеница работают в паре

Колесо невозможно отделить от поверхности под ним.

Хороший каток, установленный на поврежденной гусенице, все равно может издавать шум. Точно так же чистая колея не может компенсировать колесо с поврежденным подшипником или деформированной поверхностью.

Эти два компонента должны работать вместе.

Этот принцип особенно важен для производителей, поскольку каток следует оценивать в рамках предполагаемого узла, а не только как отдельный компонент.

Как производители могут создать более единообразное решение для роликов?

Практический процесс разработки обычно начинается с приложения.

Вместо того, чтобы начинать с обычного колеса и потом пытаться встроить его в систему, производители могут сначала определить конструкцию двери, рабочую поверхность, условия нагрузки, окружающую среду, схему движения и доступное пространство для установки.

Эти детали служат основой для выбора профиля колеса, материала, расположения подшипников и конструкции крепления.

В случае индивидуальных проектов чертежи, образцы, эскизы или фотографии существующей сборки могут помочь более четко передать механические требования.

Этот подход особенно полезен, когда сменный ролик должен соответствовать существующему корпусу или когда новая дверная система требует определенной геометрии колес.

Бесшумность раздвижной двери начинается с механических деталей

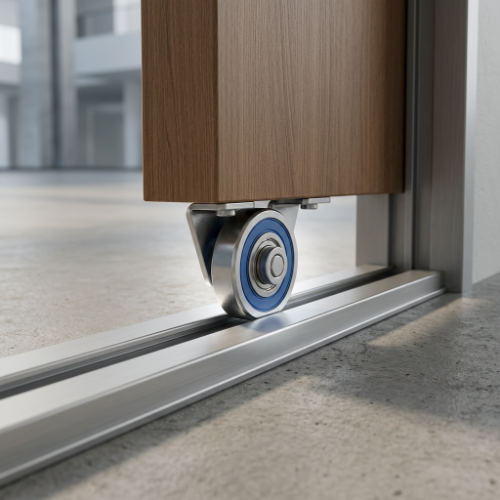

Ролики раздвижных дверей представляют собой небольшие детали, но условия их работы непросты.

Они несут нагрузку, многократно вращаются, взаимодействуют с гусеницей и работают в средах, где могут возникать пыль, влага, изменения температуры и изменения центровки. Со временем эти факторы могут изменить поведение колеса и подшипника.

Вот почему шум не следует автоматически рассматривать как отказ одной детали.

Щелкающий звук может указывать на повторяющееся состояние колеса или подшипника. Царапина может указывать на контакт или выравнивание. Грубый звук качения может быть связан с загрязнением или внутренним сопротивлением. Дребезжание может исходить от монтажной конструкции, а не от самого колеса.

Для домовладельцев и установщиков выявление закономерностей может сделать проверку более целенаправленной. Для производителей и дистрибьюторов понимание этих взаимосвязей может помочь при выборе или разработке роликовых узлов для различных применений в дверях.

Практический урок прост: ролик раздвижной двери работает как часть целостной механической системы. Геометрия колес, материал, опора подшипников, состояние гусеницы, выравнивание, распределение нагрузки и воздействие окружающей среды — все это влияет на то, как эта система будет вести себя с течением времени.

Когда эти факторы учитываются вместе при проектировании и поиске поставщиков, производители могут разработать роликовые узлы, которые лучше подходят для предполагаемого применения дверей, а пользователи и установщики имеют более четкий способ понять, откуда может исходить неожиданный шум.
